产品名称:ANYMESH-SDR-A3 MIMO轻薄型1瓦机载自组网模块 机载台

所属类别:自组网机载台(模块)

产品型号: ANYMESH-SDR-A3 MIMO

浏览次数:

产品简介:为了满足对载荷重量有限制的无人机集群通信组网应用需求 ,北京万蓝拓通信技术有限公司采用 OFDM 技术和移 动 Ad hoc 网络技术研制了 ANYMESH-SDR-A3 MIMO 轻薄机载 mesh 自组网电台,可不依赖任何基础通信设施而临 时、动态、快速地构建一个无线 IP mesh 网络,具有自组织、自恢复、高抗毁的能力,支撑数据、视频等多媒体业务 多跳传输。

详细介绍


自组网机载台(小模块)

近年来,伴随着能力上的巨大进步,小型无人载具日益被赋予更复杂的任务,不仅是个体任务,更包括协同任务。任务的复杂化智能化对无人系统的通信链路的能力也提出了更高的要求。ANYMESH-SDR-A3在尺寸和重量非常小的情况下,实现了强大的自组网通信能力,为小型无人载具的集群协同提供强有力的链路支持。





产品特色






非视距传输

基于自组多跳技术,信号自动选择最佳路径到达无直接视距的目标节点




快速组网

无需人工配置,开机即可与已有节点快速组建临时的无线通信网络,实现现场视频、图像、语音信息一对多双向传输




GPS/北斗定位

高精度定位




网络自愈合

每个节点有多条传输数据的路径,若节点出现故障或受到干扰,数据包将自动路由到备用路径继续传输,保证紧急情况下的组网稳定




高传输速率

在同样的通讯范围和传输条件下,基于MESH网络的自适应性能,超越一般网络速率,可达100Mbps


移动式节点

支持地面、水上、空中高速移动中的有效连接,可与各动静态节点之间形成自组网络




多接口数据接入

具有网口、串口、语音等多种接口,可与手咪、传感器等多种不同类型的终端连接,数据对接Web平台


网络管理平台

登录web端平台即可便捷地查看或配置设备信息和网络信息,并通过网络拓扑图直观地了解其他设备的连接状态

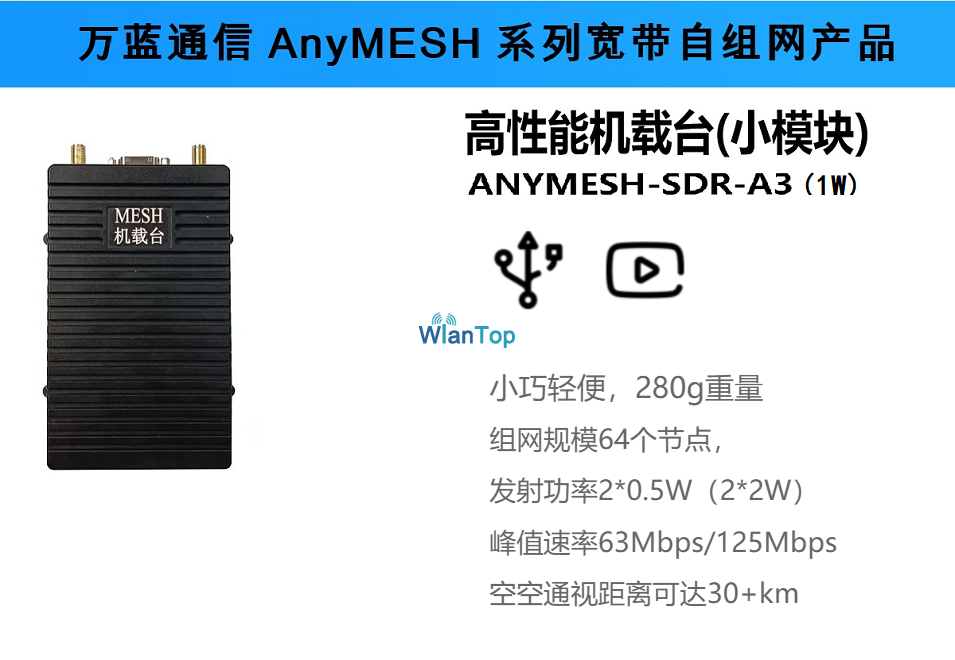

产品展示


产品特色





无线特性 网络规模 单频可达64节点
通信频率  320-470M/400-650M/1.2-1.5GHz 可选,1MHz 步进可调
发射功率 40dbm2*5W),1dBm步进可调
带宽模式 2.5 / 5 / 10 /20* MHz版本
通信波形 TDD-COFDM +MIMO(双发双收)
载波调制 BPSK/QPSK/16QAM/64QAM/256QAM
接收灵敏 -103dBm@2.5MHz
通信距离 可达100km以上(空空视距)
组网功能 通信速率 峰值66Mbps@10MHz,

峰值125Mbps@20MHz(自适应)

传输时延 单挑平均7ms
多跳能力 短报文可达31跳、语音可达15跳、视频可达10跳以上
移动速度 支持移动速率可达1000km/h
启动时间 30
系统功能 入网时间 小于1秒
数据接口 网口* 1,串口* 2,电源* 1
频谱感知 具有频谱扫描、干扰指示功能
视频扩展 IP 输入
卫星定位 GPS/BD(按需外接)
物理特性 WIFI 接口 预留接口
供电要求 支持24~26V/2A
整机功耗 15~40W,双通道
工作温度 -30~+55℃ (第三方检测报告)
外壳尺寸
整机重量 280g




服务电话 010-84848775 或者发送邮件至sales@wlantop.com
