前言:

为方便无线wlan安装人员及维护人员实施,快速做好整个工程,给大家一些建议参考



一:现场环境勘察

无线网络部署之前,需对每个现场的实际环境进行勘查评估动作勘查时,可从场所相关人员索取建筑物CAD平面图,依实现平面图相应对主要环境做勘查、测量、侦测等。从而大体了解所在场所的大概面积区域结构、设施分布等现状,如果没有CAD图纸可以拍下现场的消防图或者手绘一张简易图纸,为后期AP位置确定





二:现场环境无线信号的测试

无线覆盖目前普遍采用2.4GHz的频段,在实际环境中,因受现场设备的干扰,如电视信号、微波炉辐射等,其无线信号实际强度也表现出不同。环境信号侦测是在现有环境的前提下,对实际应用场所无线信号的实际测验。在客户项目要求范围内,测验主要区域一般为:餐饮走廊及包间、客房走廊及房间床头,工作台面、前台休息区域、会议室主要区域、宴会厅等客户要求之内区域等等。



测试软件:电脑端NetStumbler、WiFi Inspector、WirelessMon等测试分析工具

安卓手机端wifi分析仪.



信号强度表现为:无线信号强度在-75dbm以,几乎不能连接或连接掉包严重等现象,为不合格信号。无线强度正常办公信号强度在-60dbm左右(强度值越高,信号越好)。测试时,需对软件测评无线信号强度抓图取证,ping包抓图取证等等。测试时间一般在连接成功后1-3分钟左右,结果取中间值为准。

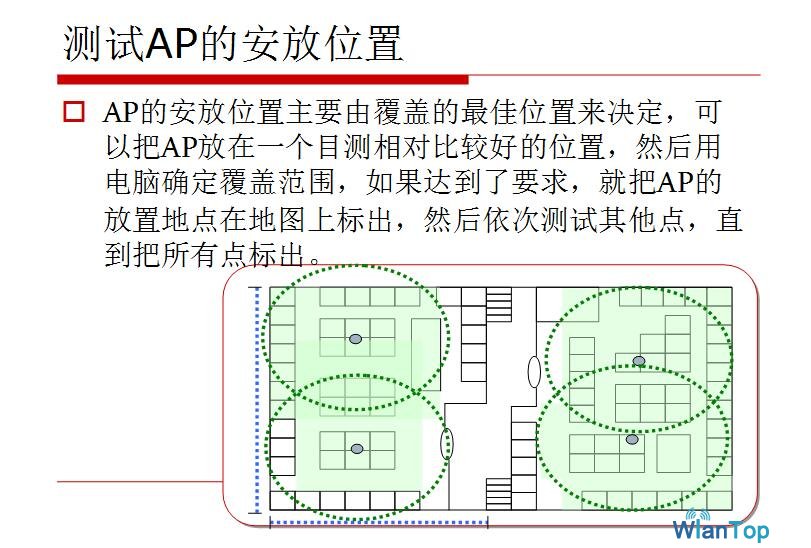

三:WLAN设备安装位置的选择

因考虑到建筑物墙壁及材料对设备无线信号的削减,在设备安装位置选择上,需采用:

1AP安装位置尽可能放高,可以有效地消除AP与无线终端之间的固定或移动的遮挡物,从而能够保证AP与无线终端之间信号的有效交互,提高WLAN的覆盖质量。

2设备尽可能远离墙角/转角,多放于可见位置内,如将设备放置在多面阻隔墙的不远位置,如墙角边上,在无线信号发射出的前端,信号就受到影响,导致无线信号覆盖面积不是很广,覆盖效果很影响。

3设备需安装在稳定的墙体或天花板中央,并用螺丝固定好,以防年久掉落。

障碍物对信号衰减参考

RF障碍物

相对衰减度

穿透损耗(dB)

范例

木材

3-5

分区

塑料

3-5

内墙

石棉

5-8

天花板

玻璃

5-8

窗户

簿砖墙

8-10

隔墙

中墙

10-15

隔墙

重墙

15-20

内墙

混凝土墙

20-25

外墙和楼板

金属

20-25

防火门



综上图:金属和混凝土墙对无线的衰减比较严重,所以在安装覆盖的时候应该注意避免无线穿透使用。







三:信道规划

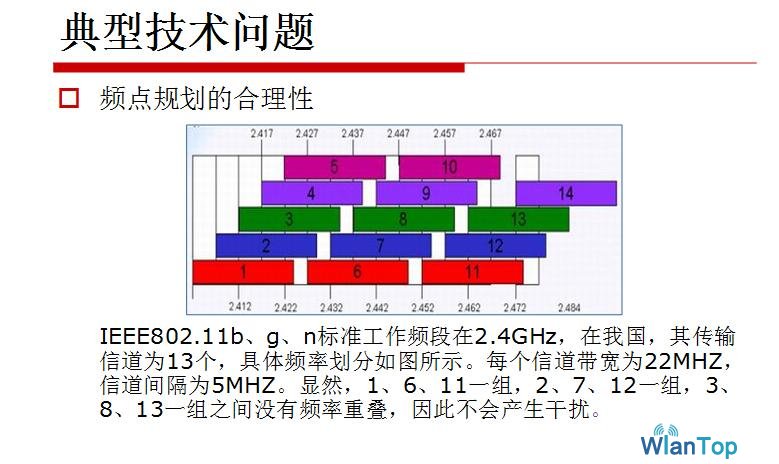

1、在2.4GHz频段中,1、6、11;2、7、12这两组信道互不干扰。


分布建议:



2在5.8GHz频段中,有五个互不干扰的信道。在设备支持双频的的条件下,尽量使用双频,增加容量。



四:AP点位记录:

Ap定位记录方便后期维护及优化网络环境,方法:记录下ap设备背面的mac(后六位)及安装位置。
