万蓝通信应急指挥系统

一、简介

本手册包含了万蓝通信应急指挥系统的功能、使用方法和操作。本手册首先需要用户对计算机基础知识、使用鼠标、标准菜单以及命令等有简单的了解。屏幕分辨率设为“1920×1080”。

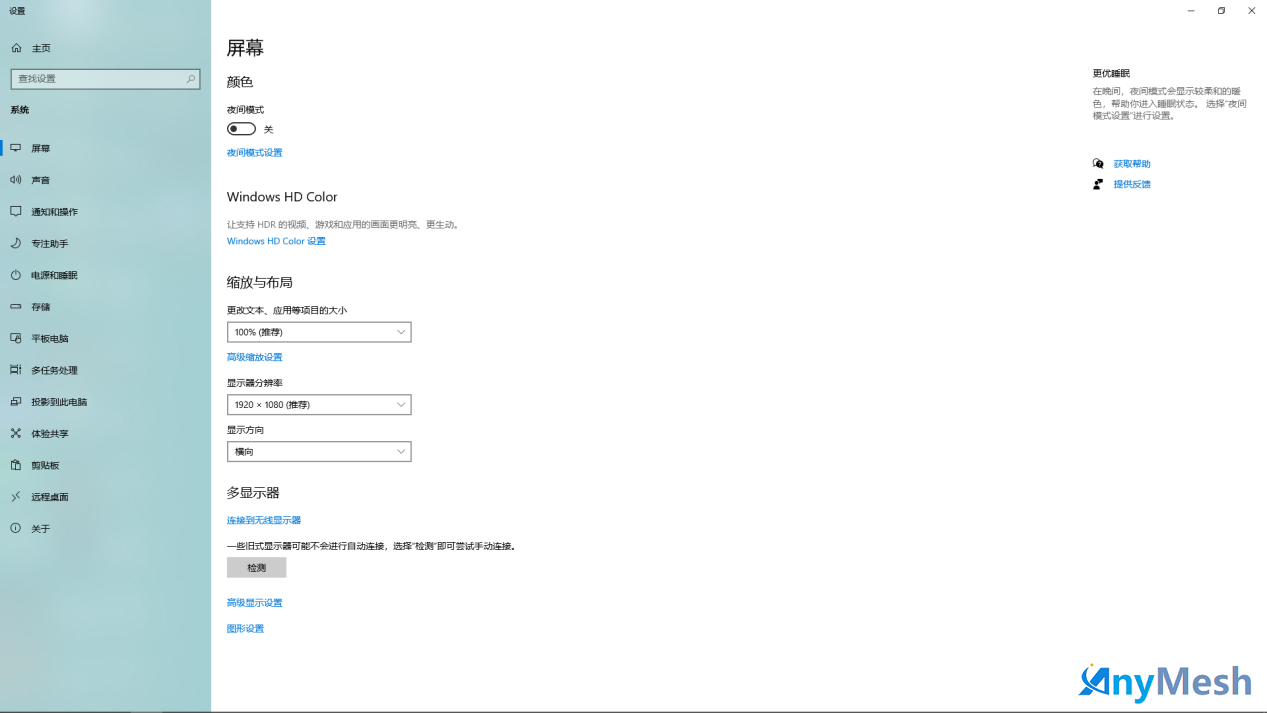

图1·屏幕分辨率设置

二、网页登录

使用谷歌浏览器。

图2·网址登录

电脑网页登录网址：https://127.0.0.1/live
在输入框里输入授权后的用户名和密码点击登录进入系统。

图3·登录信息

三、界面使用

1．系统主界面

万蓝通信应急指挥系统总体界面设计由两部分组成，由蓝色条框划分，分别为导航区（红色框线内）以及功能区（绿色框线内）；

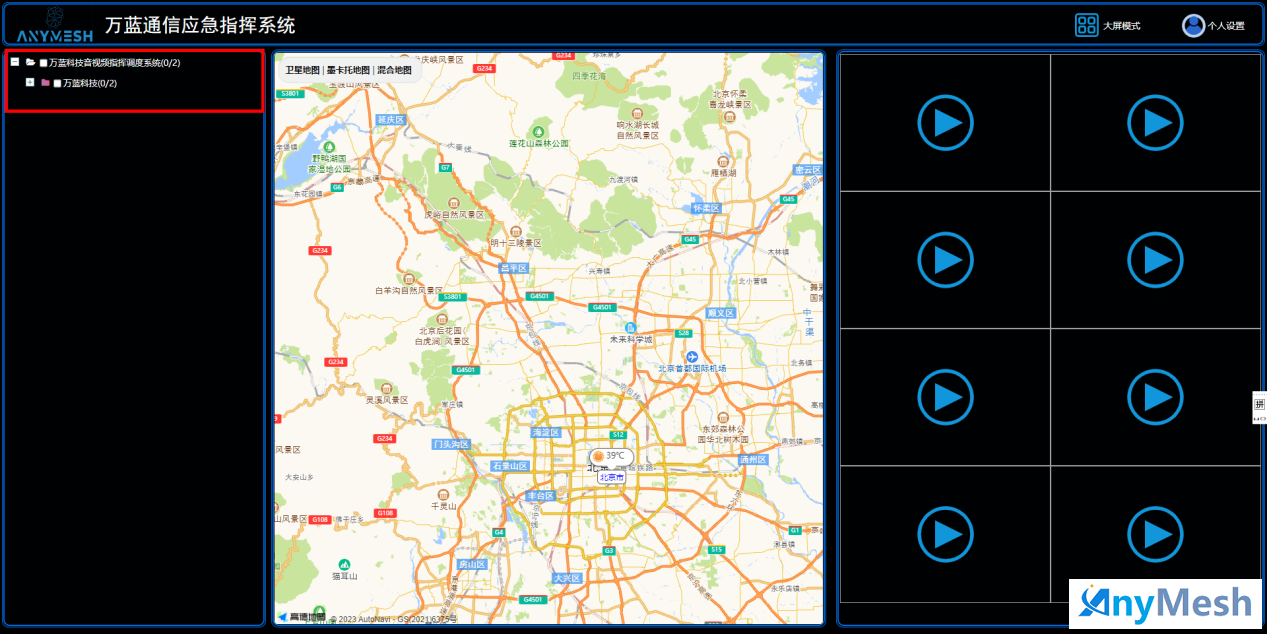

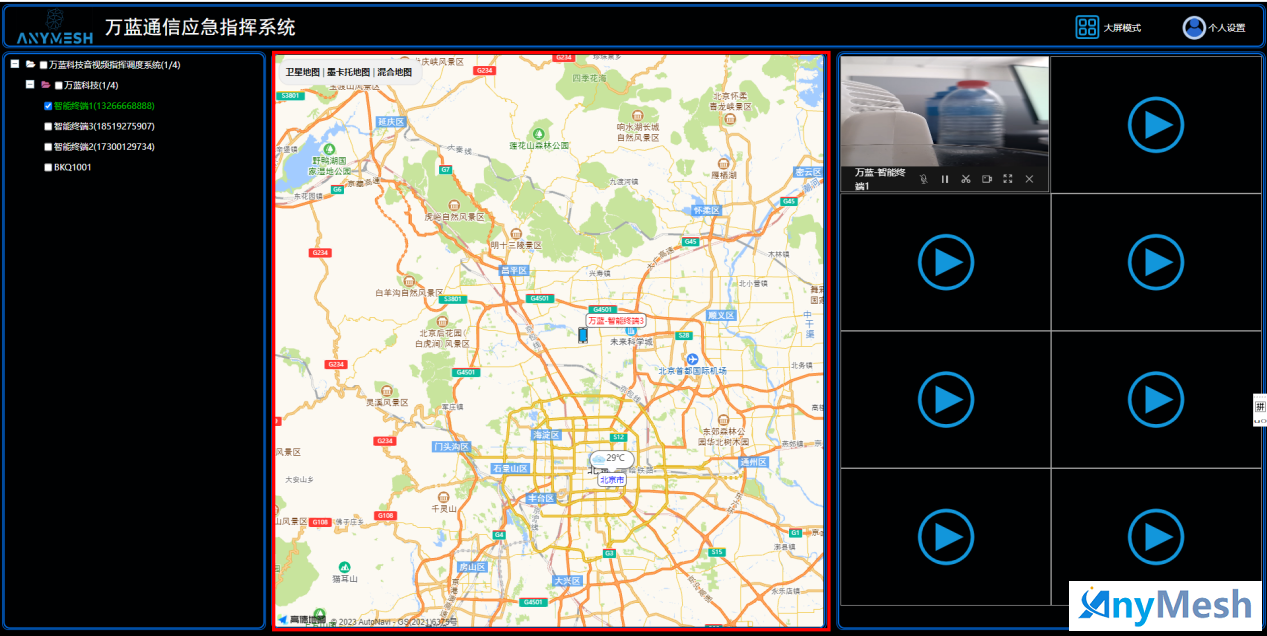

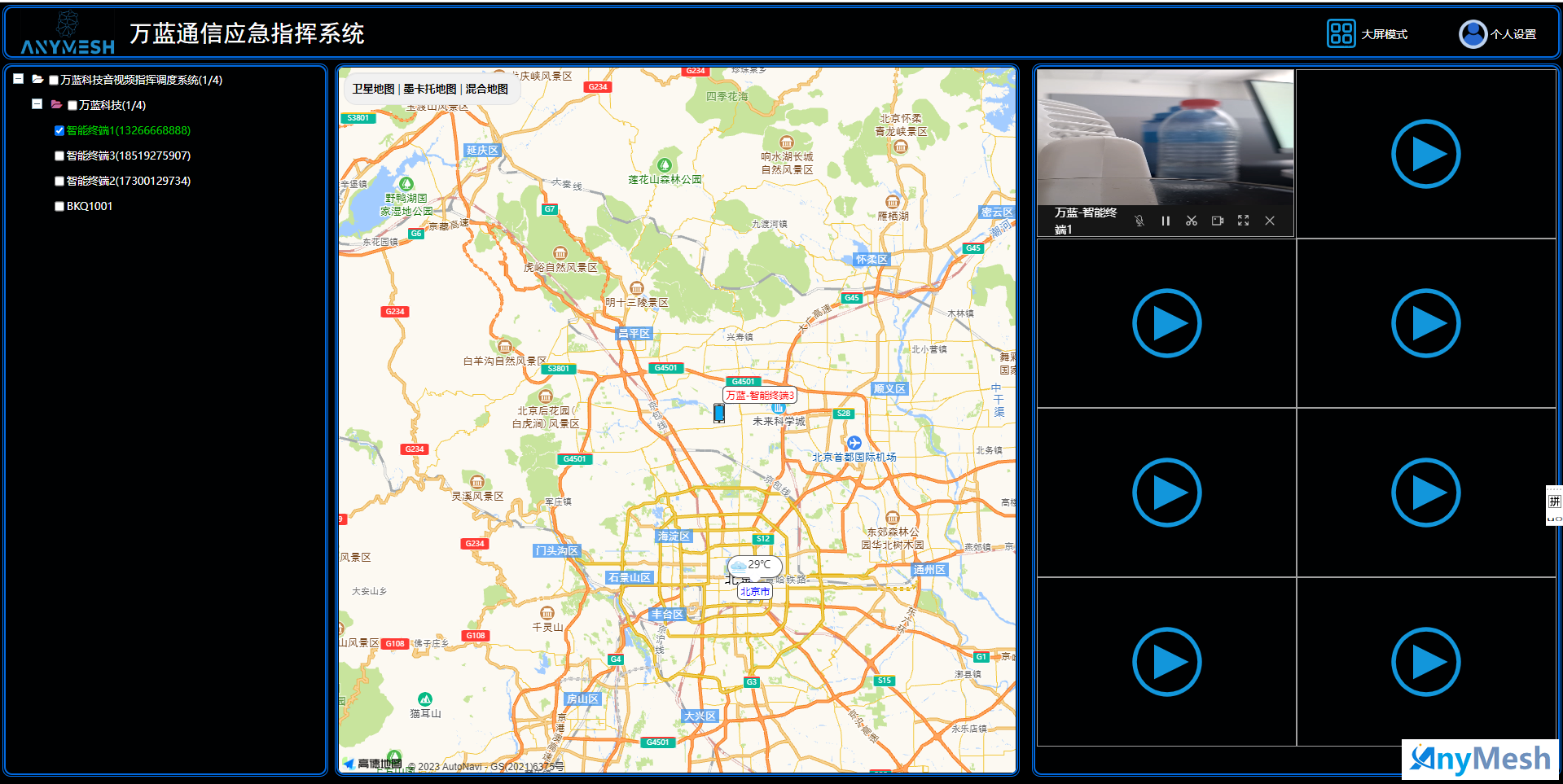

图4·系统主界面

导航区显示系统名称、【大屏模式】和【个人设置】控制按钮，点击红线框内功能键可以切换【大屏模式】和【地图模式】

图5·系统导航区

功能区是系统功能展示，主要包括指挥对象信息树控制区、定位显示区、音视频显示区三个区域。
左边为指挥对象信息树控制区，控制对象为应急设备。信息树层级为：单位、单位设备列表等等（红色框线内）；

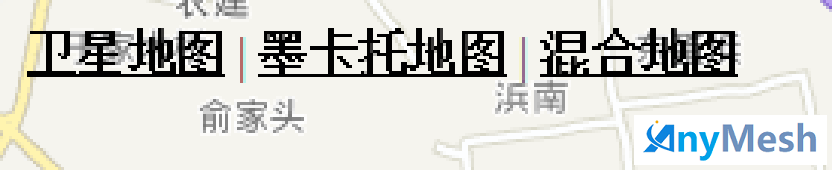

信息树控制区右侧为地图定位显示区，显示地图、地理位置、道路、定位等信息（绿色框线内）；
最右侧是音视频显示区，显示所选终端的实时音视频画面。（白色框线内）

图6·系统功能去

2．大屏显示

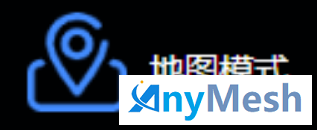

导航区右侧包括【大屏模式】控制按钮，可切换系统界面为大屏显示模式。同时，大屏显示模式下，可切换为【地图模式】。

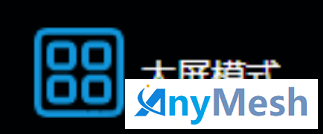

图7·大屏模式

点击【大屏显示】控制按钮，进入大屏显示模式，如图所示：

图8·大屏显示

大屏显示模式下，可以选择展示分屏数量，例如四屏、九屏、十六屏、二十五屏等。

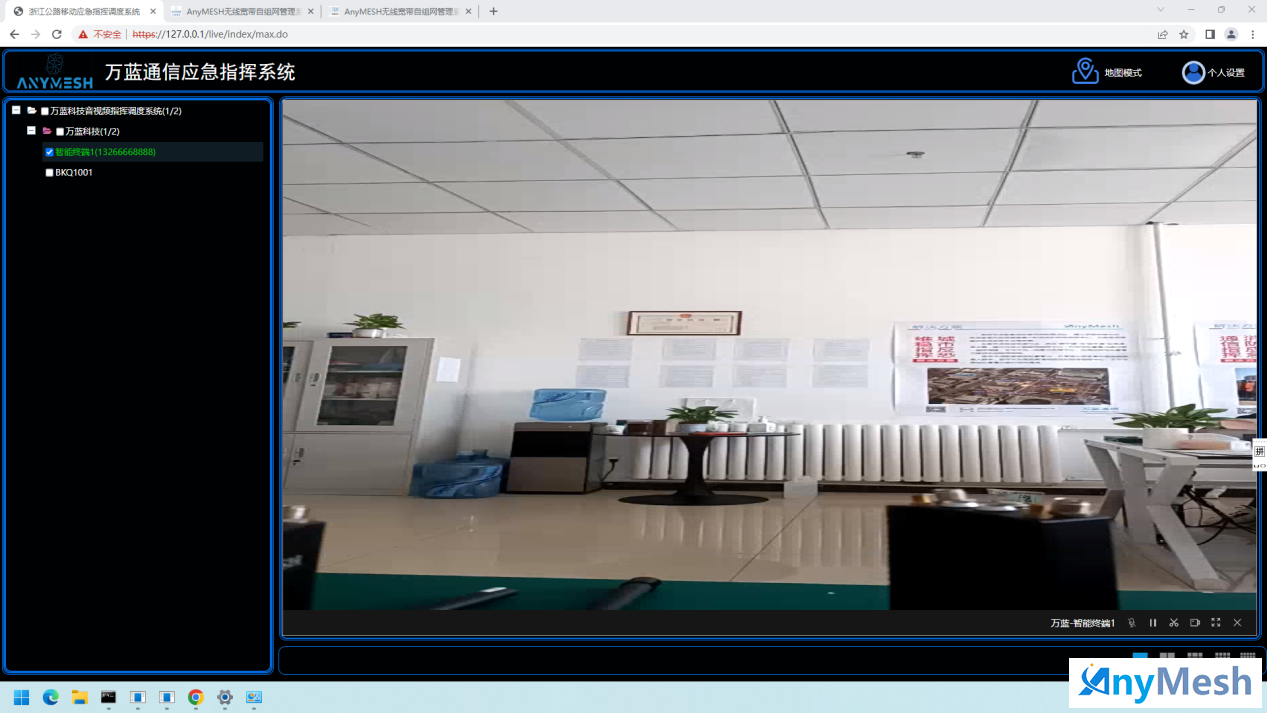

图9·一屏显示

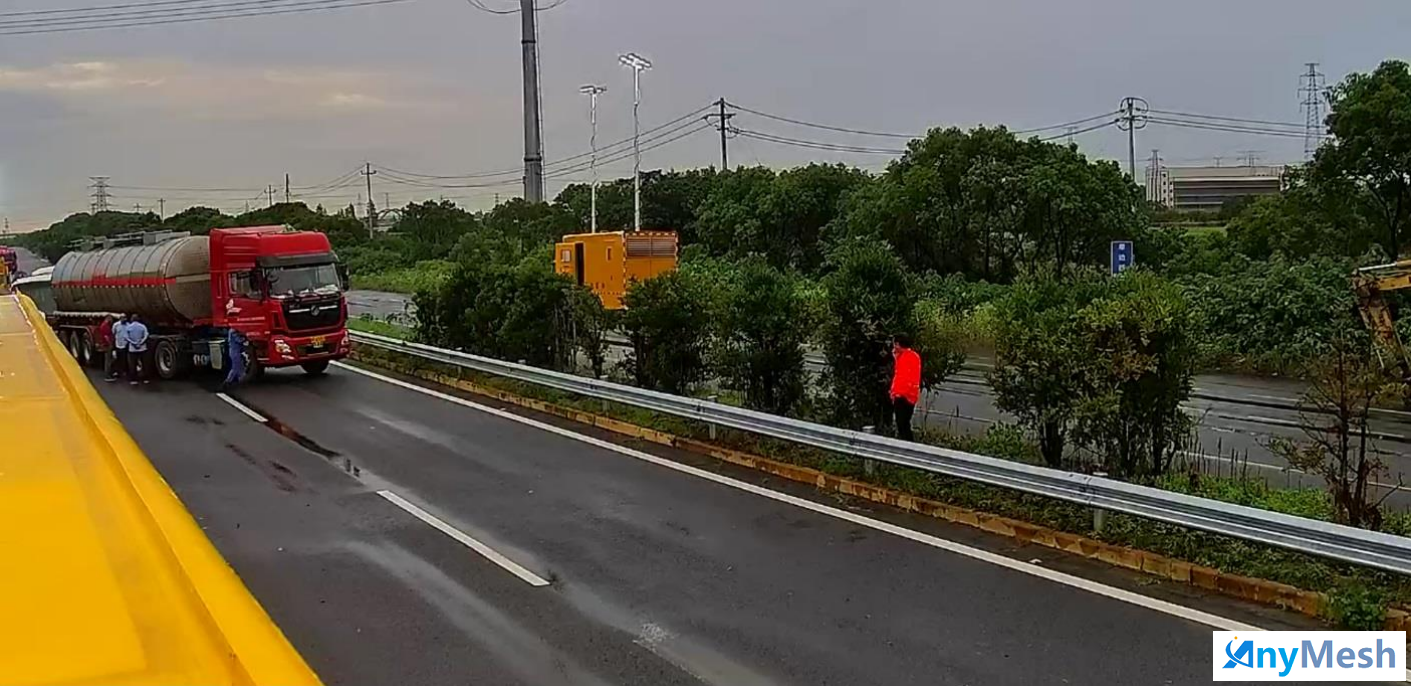

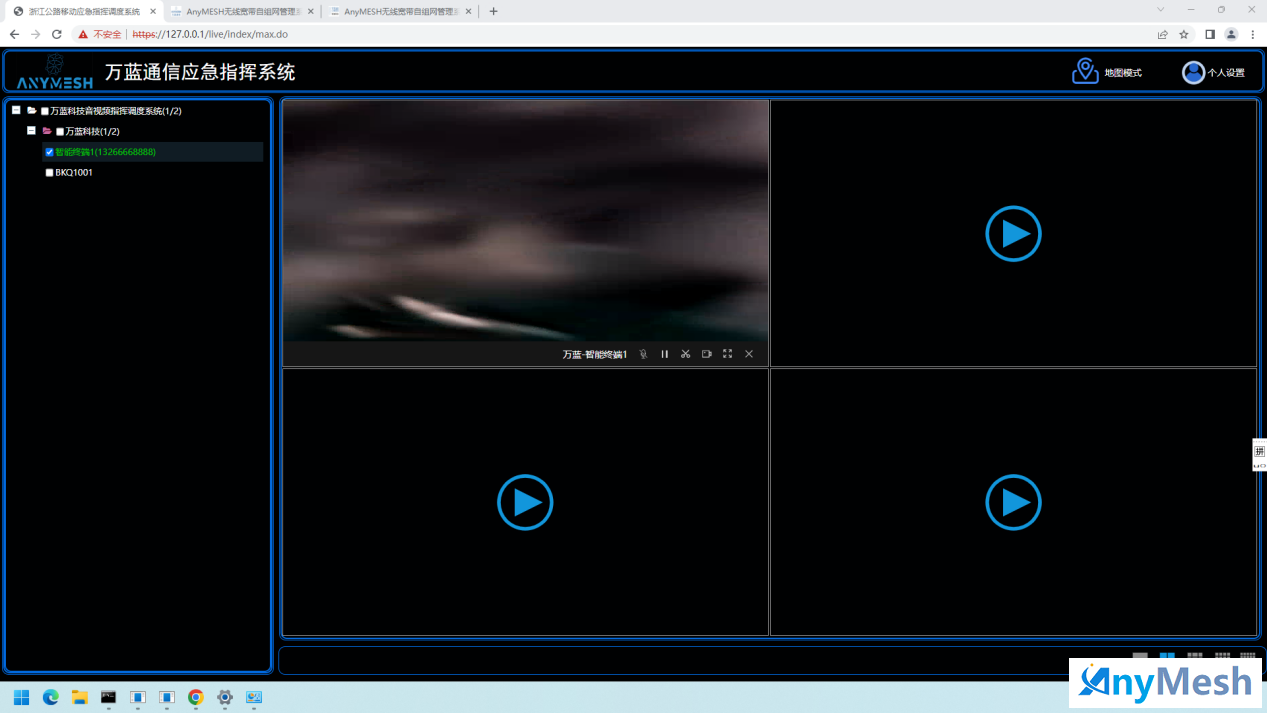

图10·四屏显示

3．个人设置

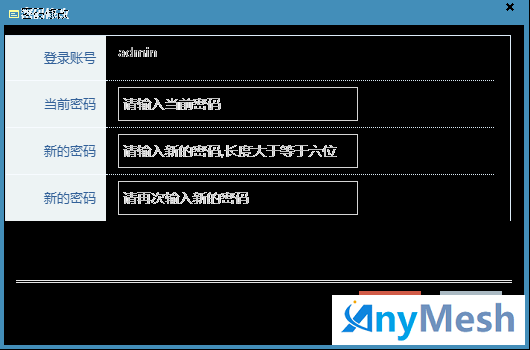

点击【个人设置】可以修改当前账号密码

四、指挥系统信息树

系统主界面左边的功能区显示指挥对象信息树，信息树可折叠和展开。
进入系统后，系统自动调入指挥对象信息，指挥对象为应急设备，以下简称指挥终端。
信息树展开后，会显示指挥终端的名称/编号等，领导/指挥人员可调看指挥终端的音视频信息，并对现场工作人员进行指导。单位名称后显示本单位的在线终端数量以及接入本系统的终端数量。前面数字代表在线终端数量，后面数字表示接入本系统的应急终端数量。

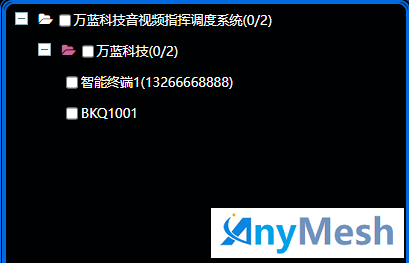

图11·指挥对象信息树和设备列表

1．终端状态/信息显示

指挥对象信息树，显示指挥终端名称/编号及所属单位。
点击展开指挥对象信息树，可以看到所有（在/离线）指挥终端的名称及所属单位的名称。

指挥终端在线状态分为两种：在线、离线，通过指挥终端信息树的名称字体颜色区分。
点击展开指挥对象信息树，显示所有的指挥终端的名称。
如果指挥终端在线，指挥终端名称显示为绿色字体；如果指挥终端离线，指挥终端名称显示为白色字体。

图12·指挥对象在线状态显示

4．指挥对象视频显示

登录后，系统自动调入所有在/离线的信息，点击展开左侧功能区的指挥对象信息树，勾选需要指挥的指挥终端，可单选或多选，勾选完成后，所选视频与声音终端的视频画面显示在音视频显示区域。
勾选时，也可以勾选指挥单位级列表，系统将自动调入所勾选单位级列表的在线终端，将视频画面显示在音视频显示区域。

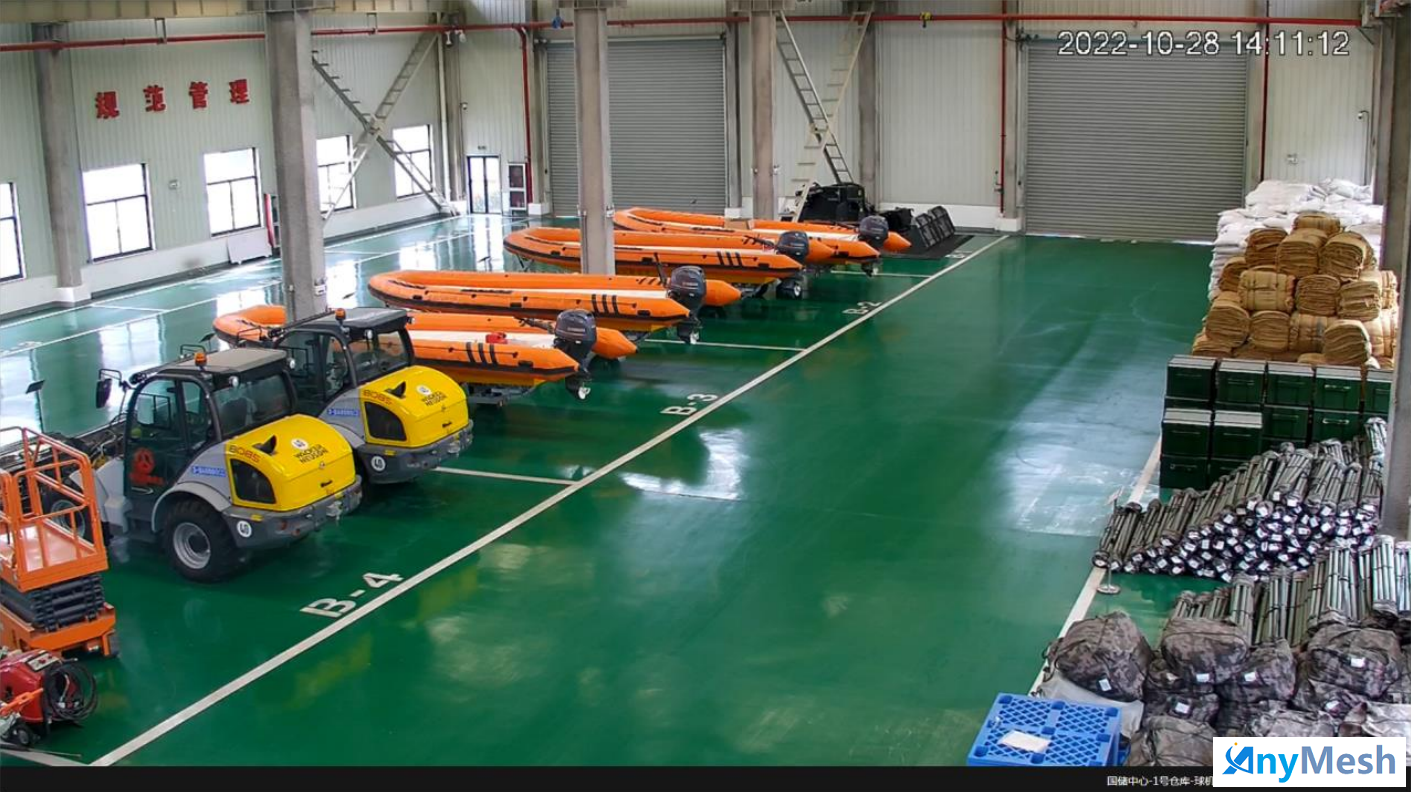

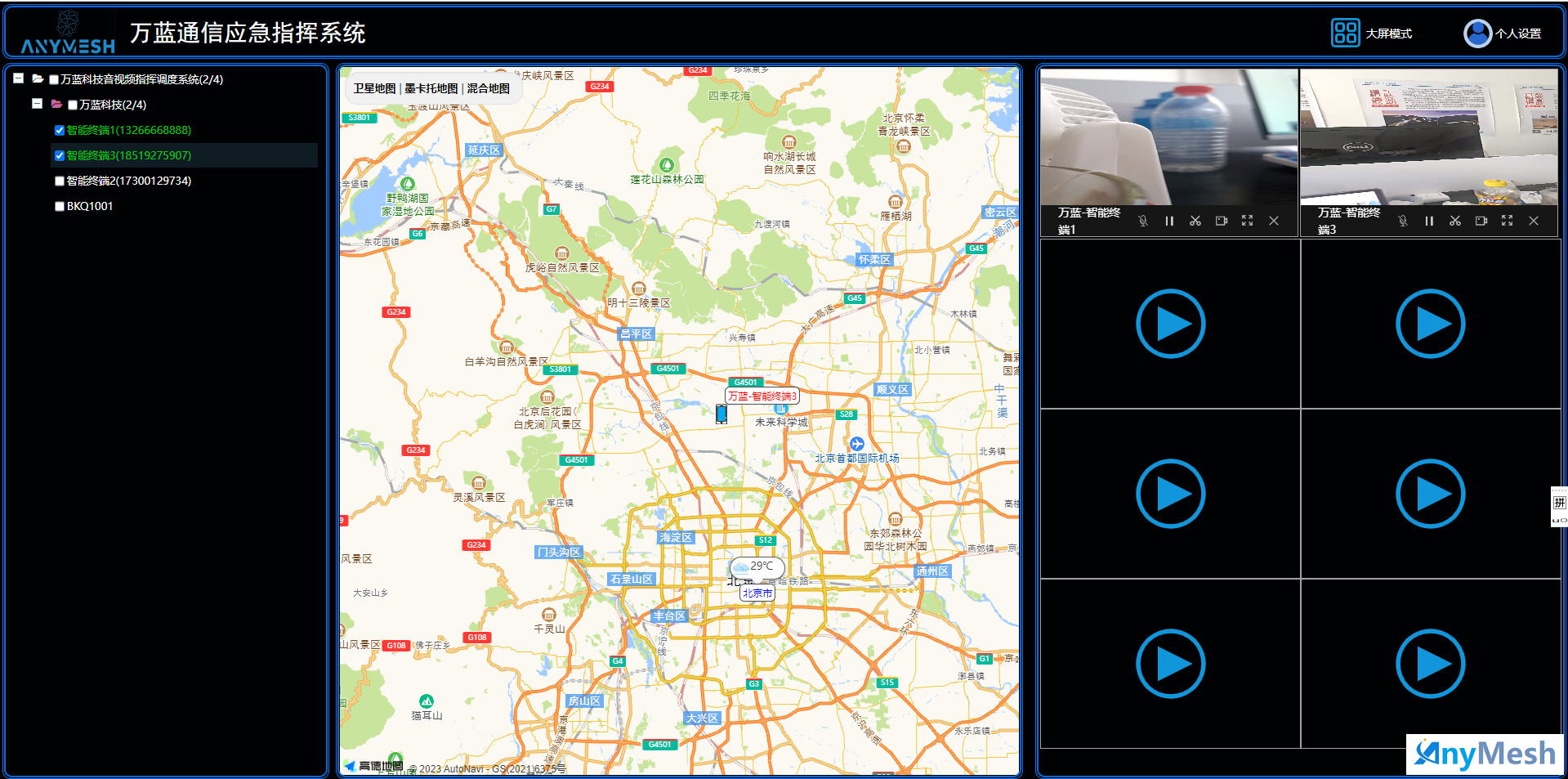

图13·终端视频显示

5．终端地图定位显示

登录后，系统自动调入所有在/离线指挥终端的信息，包括应急人员、应急设备、应急仓库。
所有在线终端的实时位置在地图上显示定位。

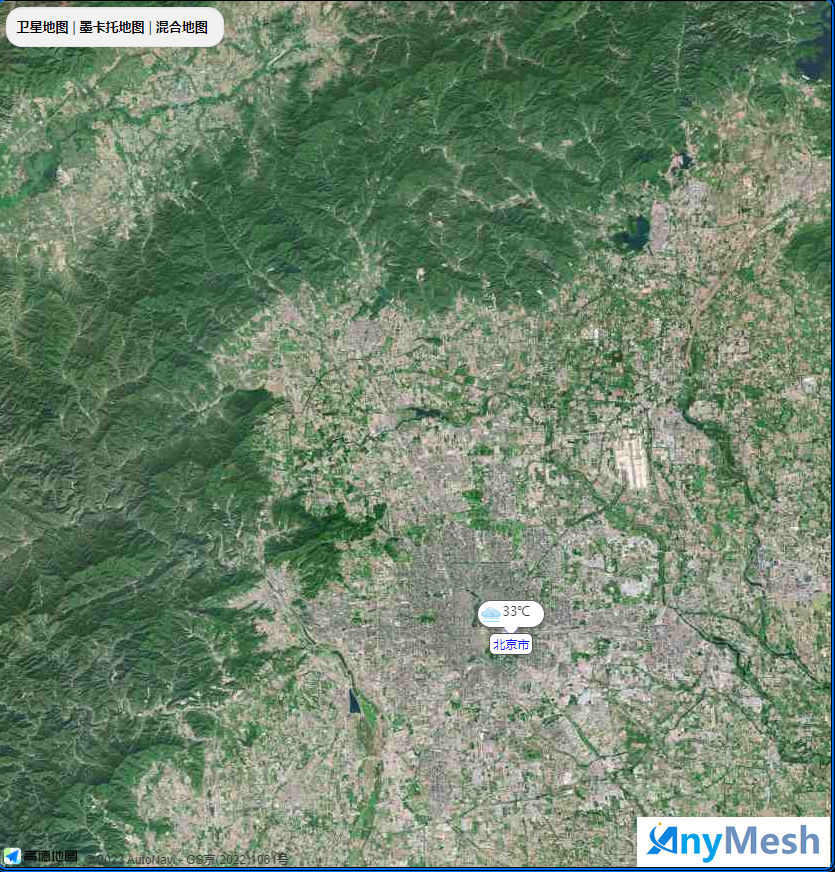

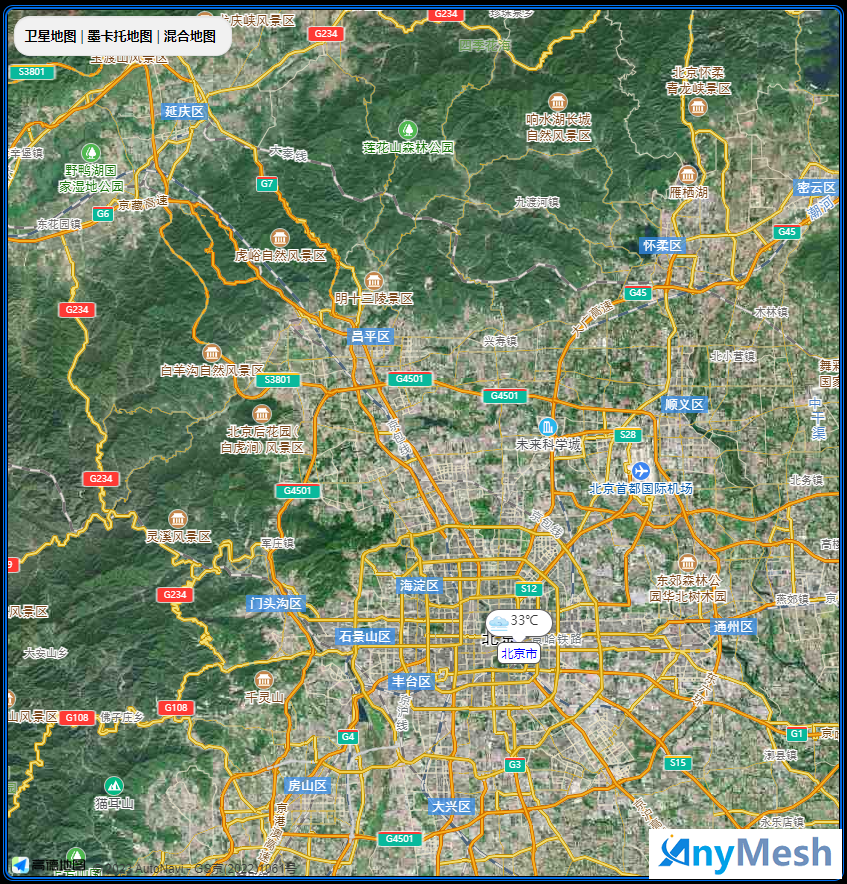

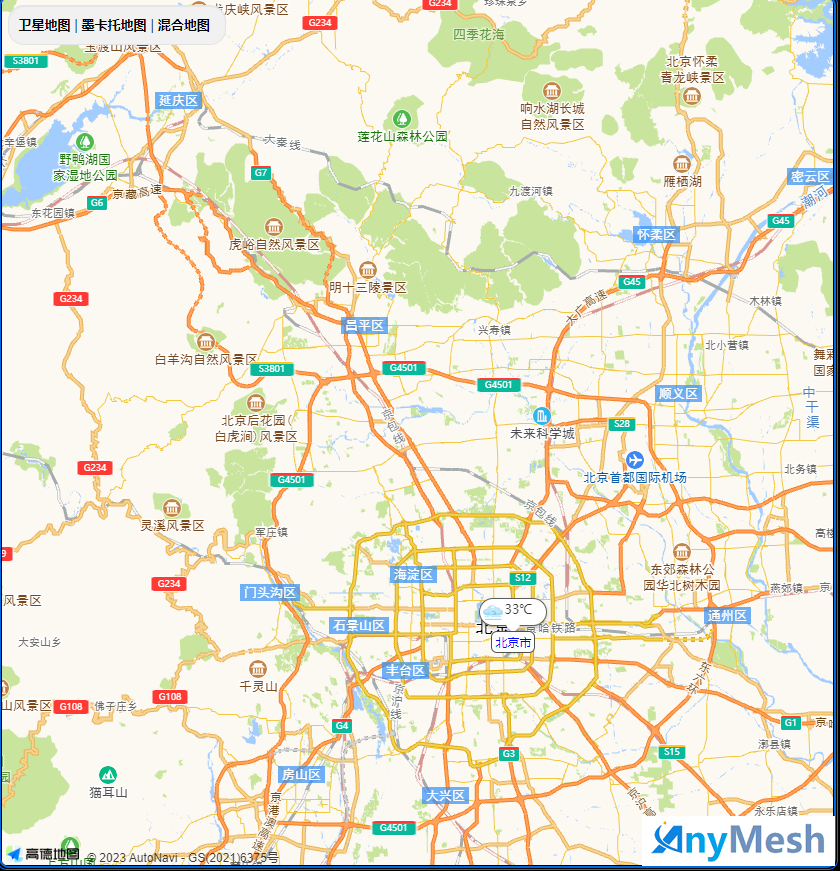

图14·终端地图定位显示

五、接入设备说明

万蓝通信应急指挥系统可接入不同的终端设备实现指挥调度，根据接入终端类别不同，终端视频显示界面不同。主要接入终端包括但不限于以下几种。

1．应急人员

万蓝通信应急指挥系统可接入应急人员手持终端设备，应急人员手持终端可接入一路音视频画面，用户可以实时远程查看音视频画面。
点击指挥对象信息树，显示位所有应急人员信息，应急人员信息白色，代表此应急人员离线，应急人员信息为绿色，代表此应急人员在线。

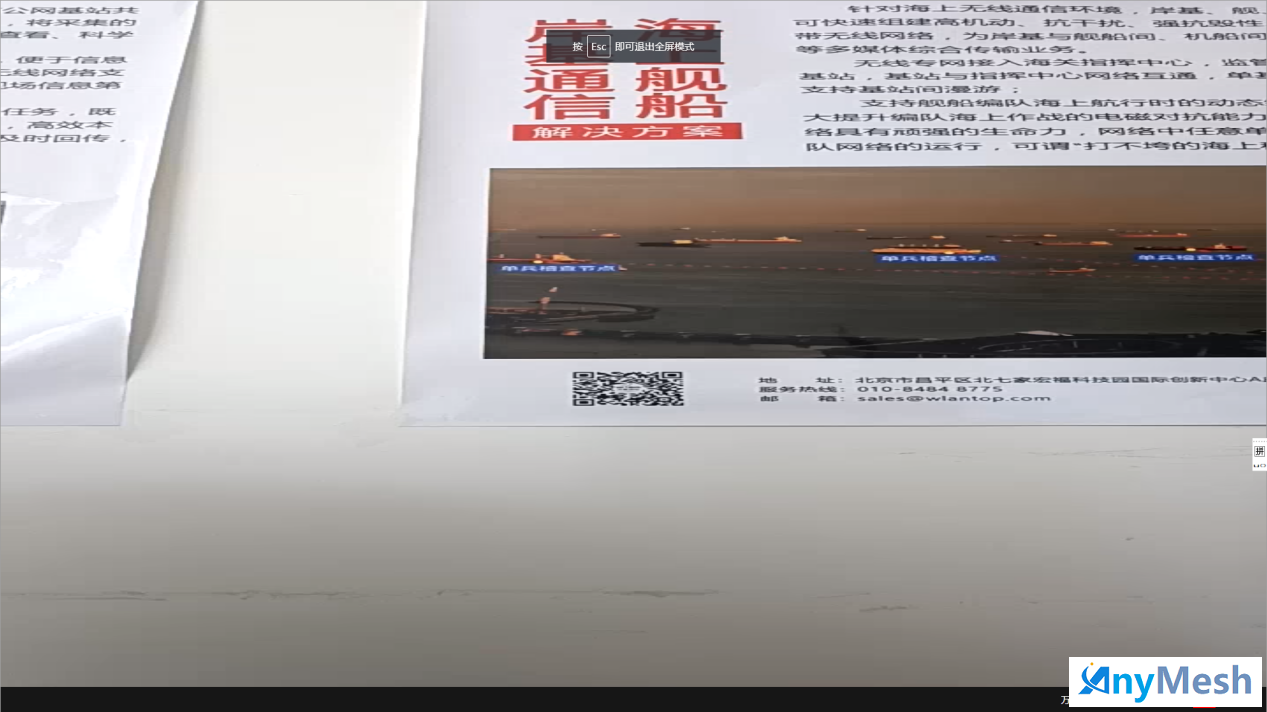

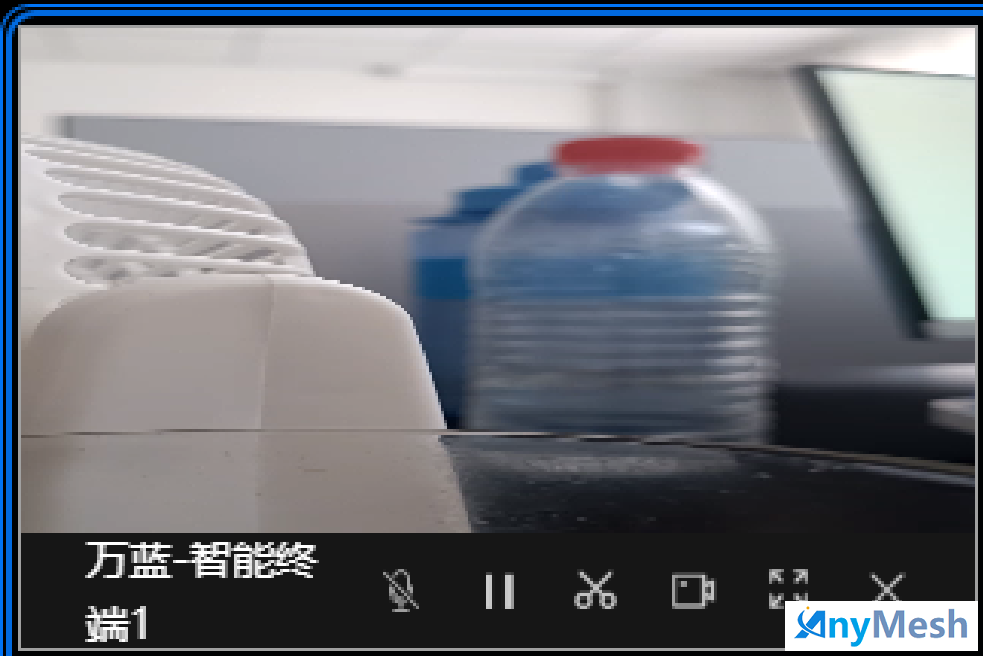

图15·应急人员手持终端音视频显示

6．应急设备——布控球

万蓝通信应急指挥系统 ANYMESH万蓝通信指挥调度平台可接入布控球，布控球支持高清视频采集、无线视频图传、中心调度对讲、实时定位监控、远程云台控制等。
根据布控球工作特征，实时音视频显示区域可调整布控球方向、焦距等。

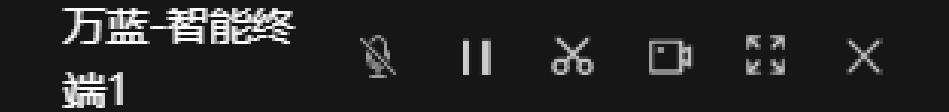

布控球显示为一路视频画面，用户可以在布控球控制区域调整布控球的方向、焦距，具体操作如下：
