ANYMESH-SDR-A3-10W高端100公里无人机航空自组网电台

POST TIME:2024-07-21 20:41 READ:



  AnyMESH 提供各种应用场景 无线宽带MESH自组网 解决方案

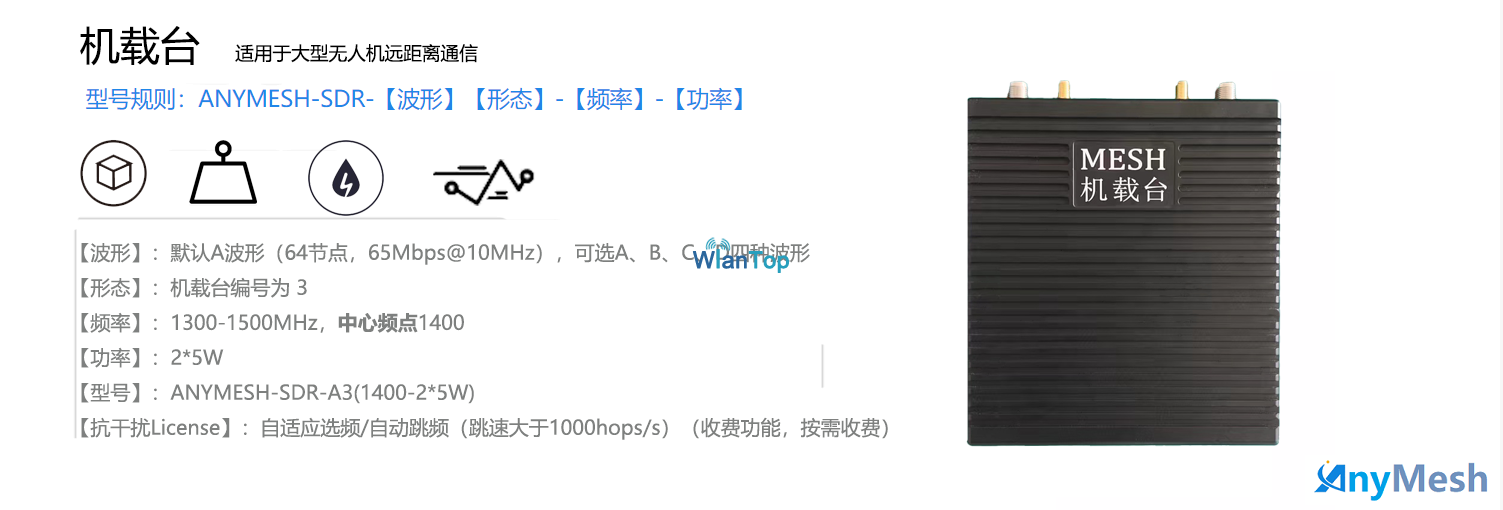

在100公里车载/背负/基站式自组网电台ANYMESH-SDR系列电台的基础上,推出100km级小型化的机载mesh自组网电台,图1所示,型号为ANYMESH-SDR-A3-10W,采用国产化FPGA+AD9361硬件方案,具有组网规模大、通信距离远、传输速率稳定、支持频段范围宽、抗多径干扰能力强、入网/退网快、路由切换速度快、支持高速移动节点、通信安全保密、接口丰富、支持IP语音会议等优良特性,主要应用于远距离、高速度、大规模无人机集群协同场景,当然也可以应用于地面无人车、车队组网、无人船等对通信性能要求比较高的场合。


ANYMESH-SDR-A3-10W高性mesh自组网电台由核心板、功放、电源板三个模块组成,视频编码板、GPS等模块根据实际需要内部或者外部集成。


                                                               自组网机载台(大模块)


针对于ANYMESH-SDR-A3-1W通信距离短,功率小等缺点现推出ANYMESH-SDR-A3-10W,ANYMESH-SDR-A3-10W对比ANYMESH-SDR-A3-1W舍弃体型和重量的优势,强化自组网通信能力,为大型无人机载具的集群协同提供强有力的链路支持。



产品特色


非视距传输

基于自组多跳技术,信号自动选择最佳路径到达无直接视距的目标节点


快速组网

无需人工配置,开机即可与已有节点快速组建临时的无线通信网络,实现现场视频、图像、语音信息一对多双向传输


GPS/北斗定位

高精度定位:内置高精度GPS/北斗定位模组,连接天线条件下,支持地图位置显示


网络自愈合

每个节点有多条传输数据的路径,若节点出现故障或受到干扰,数据包将自动路由到备用路径继续传输,保证紧急情况下的组网稳定


高传输速率

在同样的通讯范围和传输条件下,基于MESH网络的自适应性能,超越一般网络速率,可达63Mbps@10MHz,125Mbps@20MHz*


移动式节点

支持地面、水上、空中高速移动中的有效连接,可与各动静态节点之间形成自组网络


多接口数据接入

具有网口、串口、语音等多种接口,可与手咪、传感器等多种不同类型的终端连接,数据对接Web平台


网络管理平台

登录web端平台即可便捷地查看或配置设备信息和网络信息,并通过网络拓扑图直观地了解其他设备的连接状态

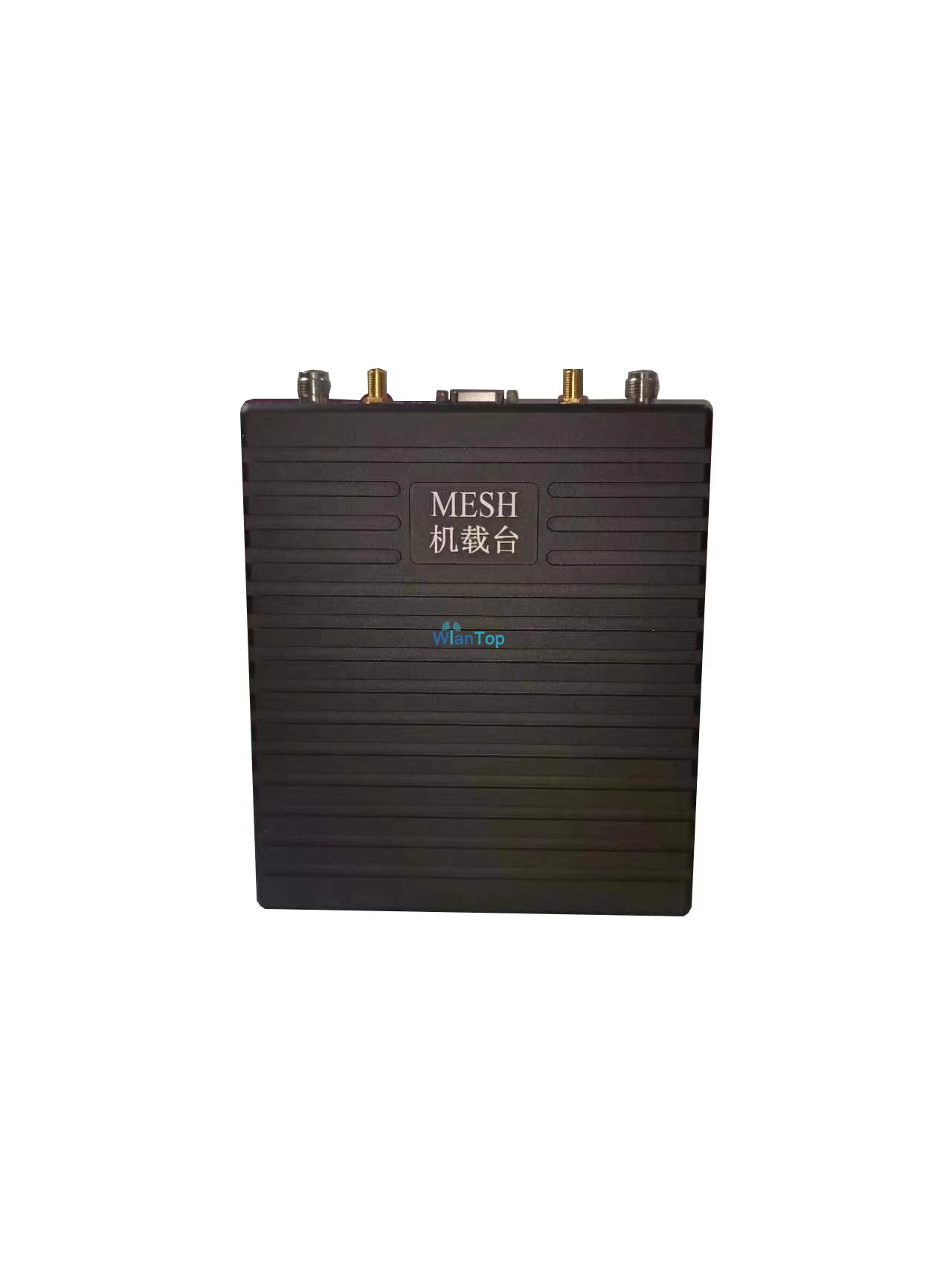

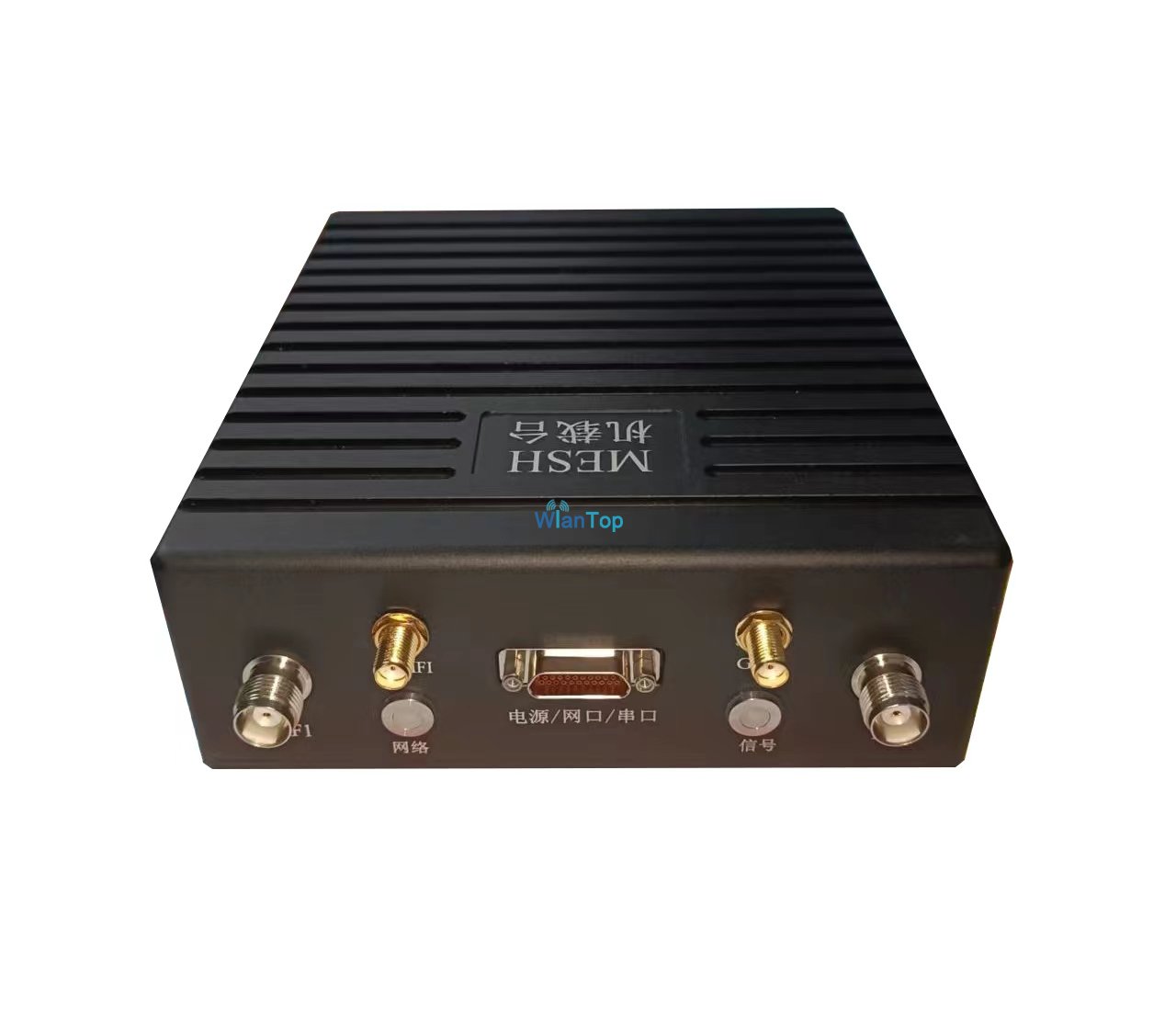

产品展示



产品特色



无限特性 网络规模 单频可达64节点
通信频率  500-680M/1.3-1.5GHz 可选,1MHz 步进可调
发射功率 2*5W
带宽模式 2.5 / 5 / 10 /20* MHz版本
通信波形 TDD-COFDM +MIMO(双发双收)
载波调制 BPSK/QPSK/16QAM/64QAM/256QAM/1024QAM
接受灵敏 -103dBm@2.5MHz
通信距离 可达100km以上(空空视距)
组网功能 通信速率 峰值65Mbps@10MHz,

峰值125Mbps@20MHz(自适应)

传输时延 单挑平均7ms
多跳能力 短报文可达31跳、语音可达15跳、视频可达10跳以上
移动速度 支持移动速率可达1000km/h
启动时间 30
系统功能 入网时间 小于1秒
数据接口 网口* 2,RS232串口* 2,TTL串口*1,电源* 1
频谱感知 具有频谱扫描、干扰指示功能
视频扩展 IP 输入
卫星定位 GPS/BD(按需外接)
物理特性 WIFI 接口 预留接口
供电要求 支持24~48V/2A
整机功耗 25~80W,双通道
工作温度 -30~+55℃ (第三方检测报告)

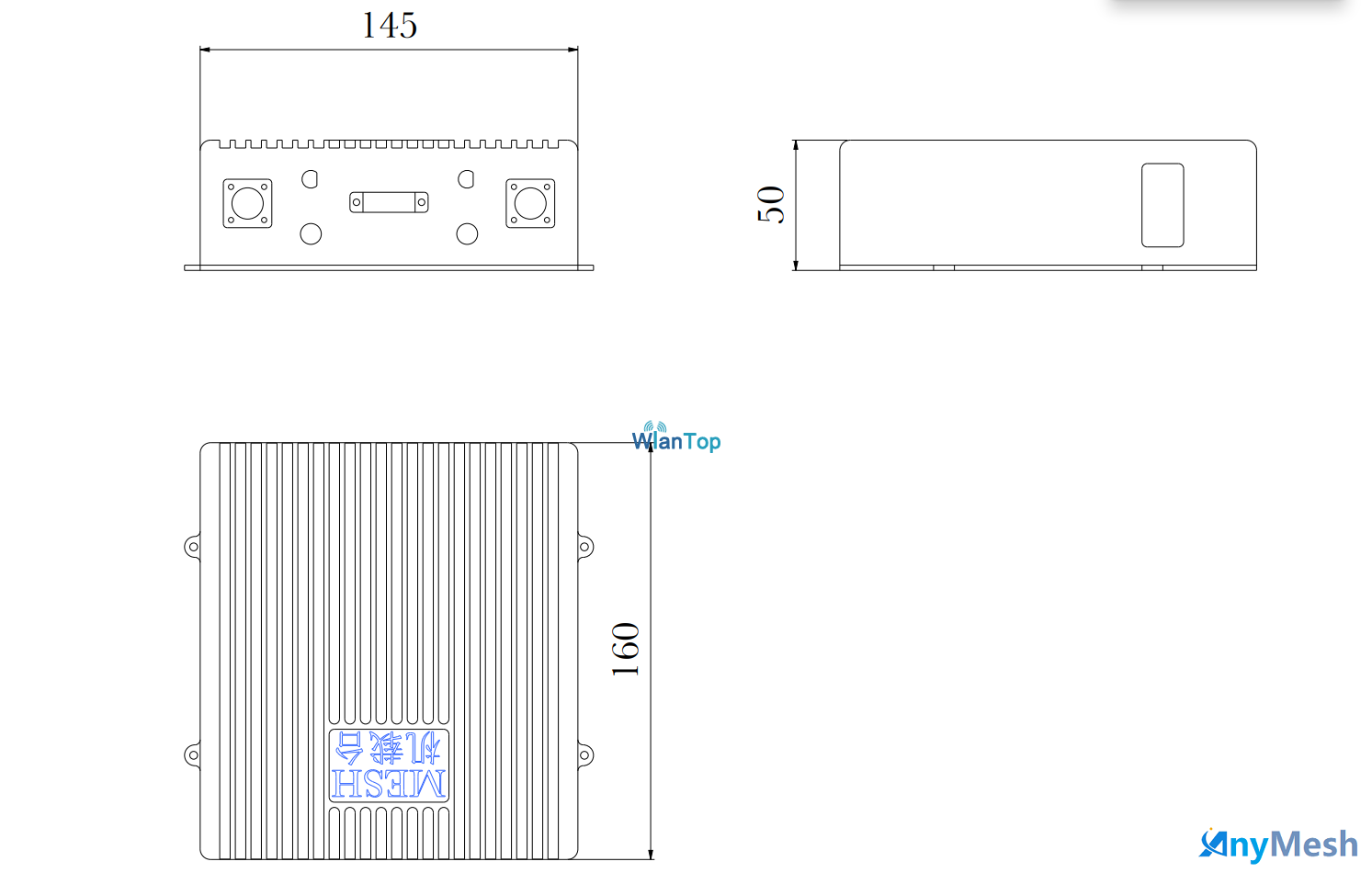

外壳尺寸 140*50*160
整机重量 约1300g

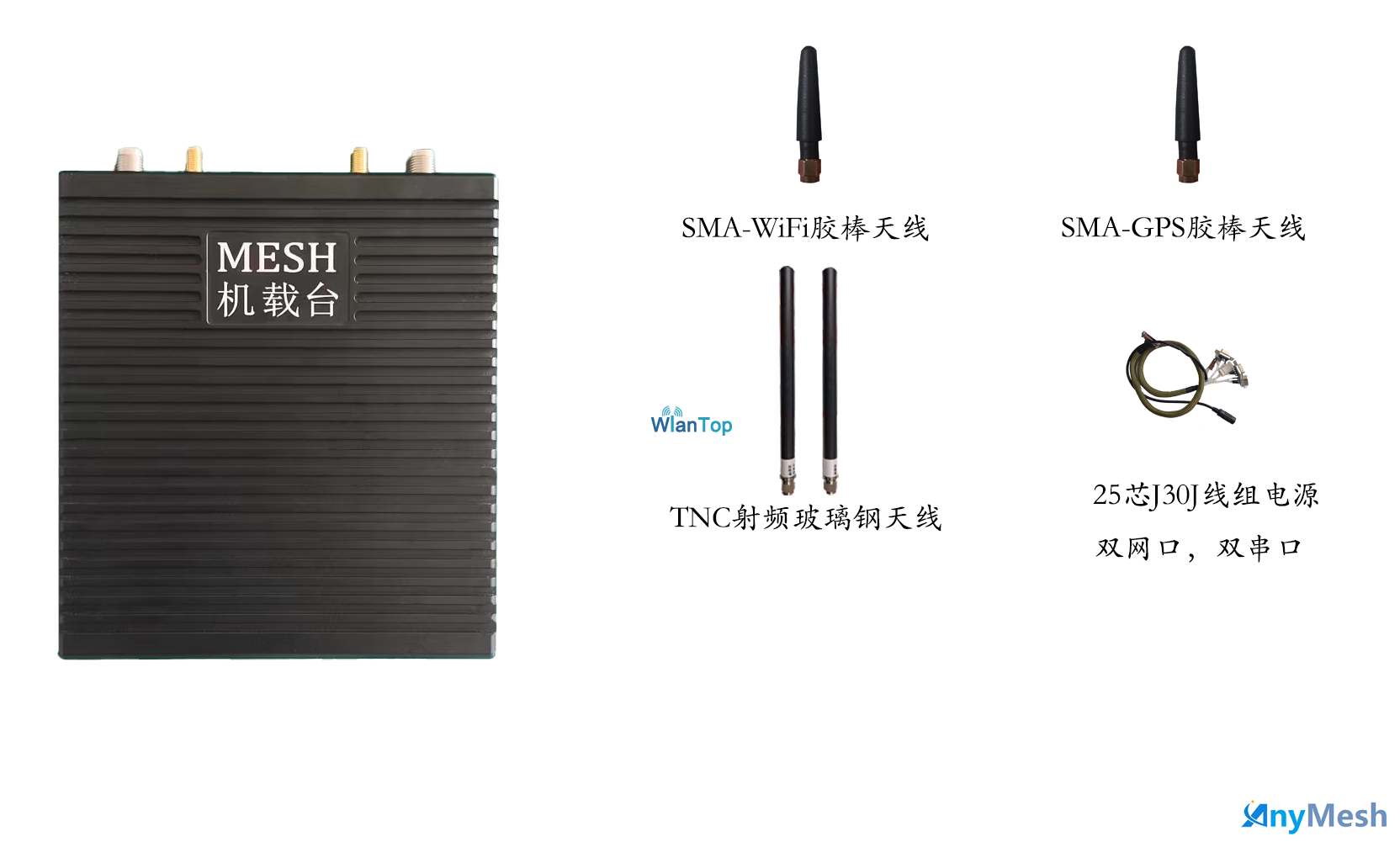

产品配件
