AnyMESH-SDR-A3-4W 机载自组网电台-高性能SDR自组网电台

该机载型航空自组网电台,发射频率范围为500M-650M/1.30G-1.4G可定制,采用万蓝通信新一代多跳自组网协议的无线电技术,具备对抗复杂信道环境的能力,实现在复杂场景下完成单兵、车辆、无人机等机动点、固定点之间的无中心同频自组网宽带业务传输。
机载型自组网产品,是万蓝通信为专用无人机和无人车用户量身定做的一款无中心自组网设备。该设备体积小,结构紧凑,安装简便,可以作为 机载或车载使用。该设备具备最大 4W 的发射功率,可以为用户提供远距离的 高速率传输方案,满足用户在紧急场景下快速建立专用网络的要求,并为用 户语音、消息、等其他 IP 数据业务提供稳定的传输通道。该产品非常适用于军事领域与应急领域,可广泛用于无人机组网,无人 机中继,无人机巡航等领域。
自组网机载台(小模块)
近年来,伴随着能力上的巨大进步,小型无人载具日益被赋予更复杂的任务,不仅是个体任务,更包括协同任务。任务的复杂化智能化对无人系统的通信链路的能力也提出了更高的要求。ANYMESH-SDR-A3在尺寸和重量非常小的情况下,实现了强大的自组网通信能力,为小型无人载具的集群协同提供强有力的链路支持。
产品特色

非视距传输
基于自组多跳技术,信号自动选择最佳路径到达无直接视距的目标节点
|

快速组网
无需人工配置,开机即可与已有节点快速组建临时的无线通信网络,实现现场视频、图像、语音信息一对多双向传输
|

GPS/北斗定位
高精度定位:内置高精度GPS/北斗定位模组,连接天线条件下,支持地图位置显示
|

网络自愈合
每个节点有多条传输数据的路径,若节点出现故障或受到干扰,数据包将自动路由到备用路径继续传输,保证紧急情况下的组网稳定
|

高传输速率
在同样的通讯范围和传输条件下,基于MESH网络的自适应性能,超越一般网络速率,可达63Mbps@10MHz,125Mbps@20MHz*
|

移动式节点
支持地面、水上、空中高速移动中的有效连接,可与各动静态节点之间形成自组网络
|

多接口数据接入
具有网口、串口、语音等多种接口,可与手咪、传感器等多种不同类型的终端连接,数据对接Web平台
|

网络管理平台
登录web端平台即可便捷地查看或配置设备信息和网络信息,并通过网络拓扑图直观地了解其他设备的连接状态
|

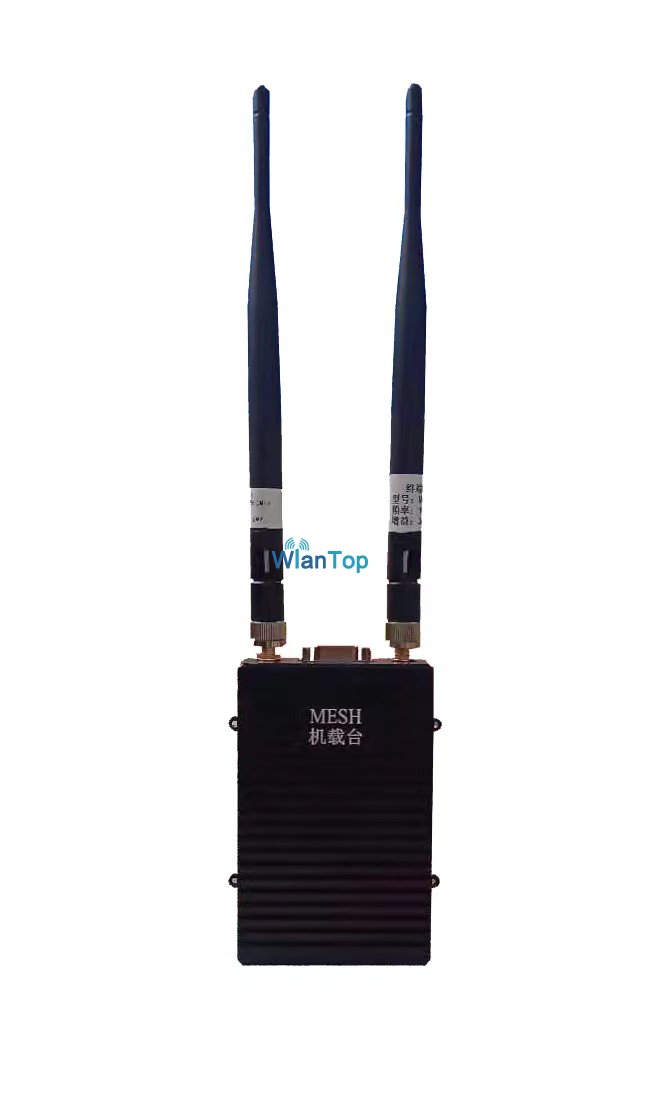

产品展示

产品特色
无线特性 |
网络规模 |
单频可达64节点 |
通信频率 |
常用 500-680M/1.3-1.5GHz 可选,1MHz 步进可调 |
发射功率 |
40dbm(2*5W),1dBm步进可调 |
带宽模式 |
2.5 / 5 / 10 /20* MHz版本 |
通信波形 |
TDD-COFDM +MIMO(双发双收) |
载波调制 |
BPSK/QPSK/16QAM/64QAM/256QAM/1024QAM |
接收灵敏 |
-103dBm@2.5MHz |
通信距离 |
可达100km以上(空空视距) |
组网功能 |
通信速率 |
峰值65Mbps@10MHz,
峰值125Mbps@20MHz(自适应)
|
传输时延 |
单挑平均7ms |
多跳能力 |
短报文可达31跳、语音可达15跳、视频可达10跳以上 |
移动速度 |
支持移动速率可达1000km/h |
启动时间 |
30秒 |
系统功能 |
入网时间 |
小于1秒 |
数据接口 |
网口* 1,串口* 2,电源* 1 |
频谱感知 |
具有频谱扫描、干扰指示功能 |
视频扩展 |
IP 输入 |
卫星定位 |
GPS/BD(按需外接) |
物理特性 |
WIFI 接口 |
预留接口 |
供电要求 |
支持9~15V/2A |
整机功耗 |
12~25W,双通道 |
工作温度 |
-30~+55℃ (第三方检测报告) |

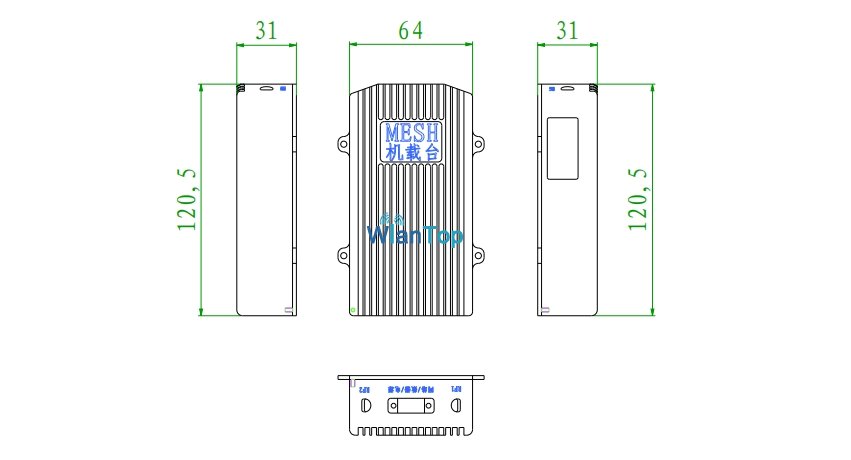

外壳尺寸 |
64*31*102.5 |
整机重量 |
约240g |

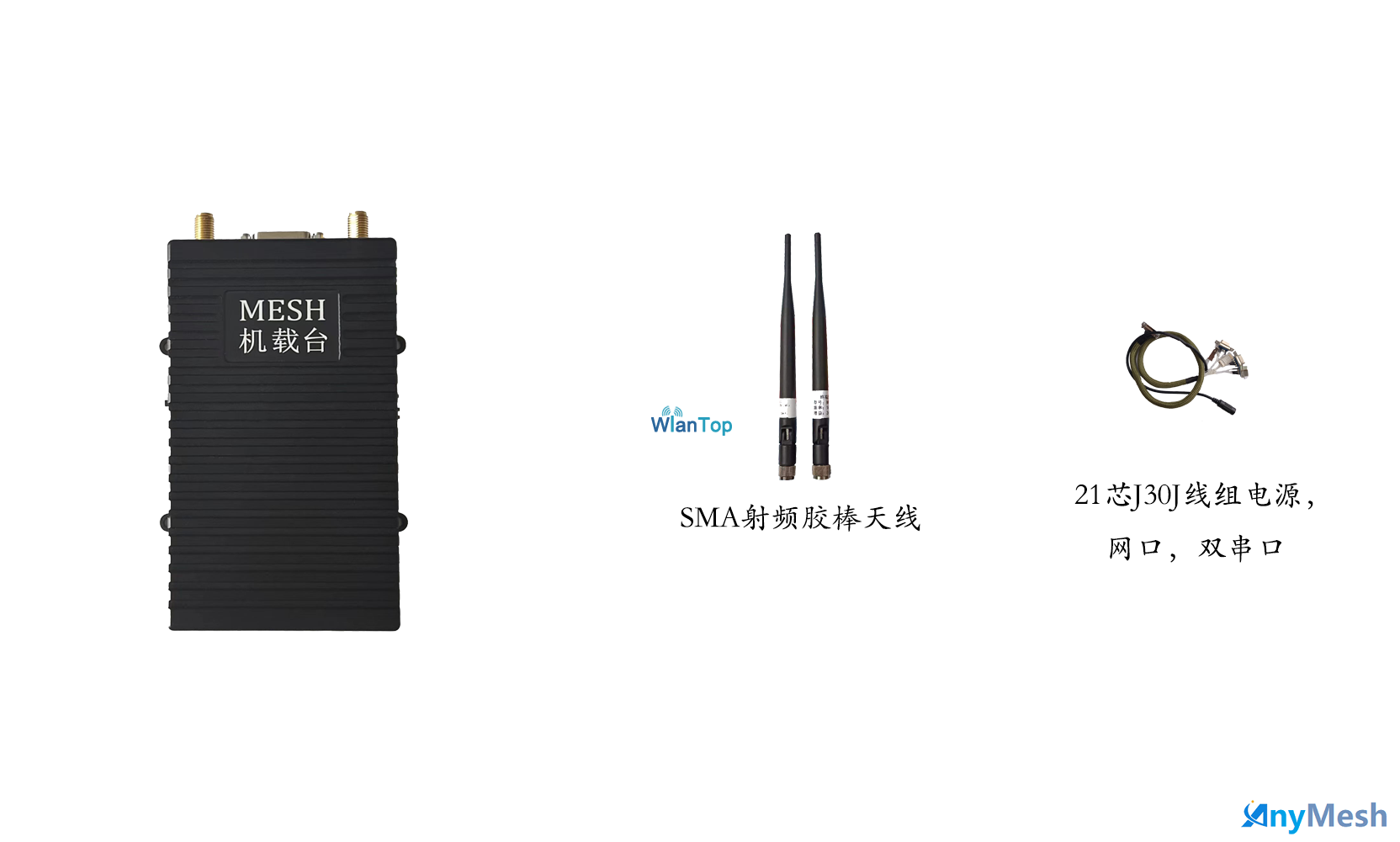

产品配件

产品特点
组网灵活,快速部署
无中心自组网,载波带宽灵活可配,支持:点对多点、链状、网状、混合等任意网络拓扑结构。设备体积小,重量轻,具备良好的可携带性,可以随时随地放置使用。
机动性强
采用紧凑设计,完全解放双手,省时省力,执行任务时不增加执行者负担。
适合各种复杂环境组建自组网通信
适合于山区、城区、地下通道、楼道等各种复杂环境中组网传输使用。
定制开发
支持客户可用工作频段定制化开发,可定制内置音视频编码器,可自适应图像传输,可定制各种音视频输入输出接口,如HDMI等。
全双工双向数据传输
设备采用全IP化设计,支持各类数据透传,与异构通信系统互联互通,实现多网业务的融合交互。
可靠性高
设备按照三防设计,防水防尘防震,采用专用级航插接口,IP66防护等级,适合于各种恶劣天气环境下使用。
运维便捷
设备开机一键式使用,无需配置和更改参数,支撑软件远程升级/配置/热重启,方便用户操作管理维护。

消防应急 指挥通信
战术互联 自组指控
海上舰船 岸基通信
城市反恐 维稳指挥

大型活动 安保巡逻
地铁透地 多跳通信
车队联动 自组通联
抢险救援 调度指挥
森林防火 监控保障
区域覆盖 重点布控
