ANYMESH-SDR-1W轻量小型一体化SDR自组网板卡

产品概述

为了适应实现尺寸小、重量轻，采用基带板和功放单板一体化设计。集成1W功放的小型一体化 SDR 自组网板卡是基于FPGA+ADC芯片研制开发的双通道高性能 mesh 自组网模块，具有组网规模大、通信距离远、传输速率稳定、支持频段范围宽、抗多径干扰能力强、入网/退网快、路由切换速度快、支持高速移动节点、通信安全保密等优良特性。该小型化自组网模块非常适合无人机、无人车、无人船等对尺寸要求苛刻且性能要求比较高的应用场合。具有小型化、低功耗等特点，最大支持10MHz载波带宽，峰值速率65Mbps。适用于小型化便携终端设备集成使用。
主板重量为 41g（不含天线、连接线），尺寸为 87mm × 55mm × 10.32mm（包含屏蔽罩），其外观如下图 1 所示：

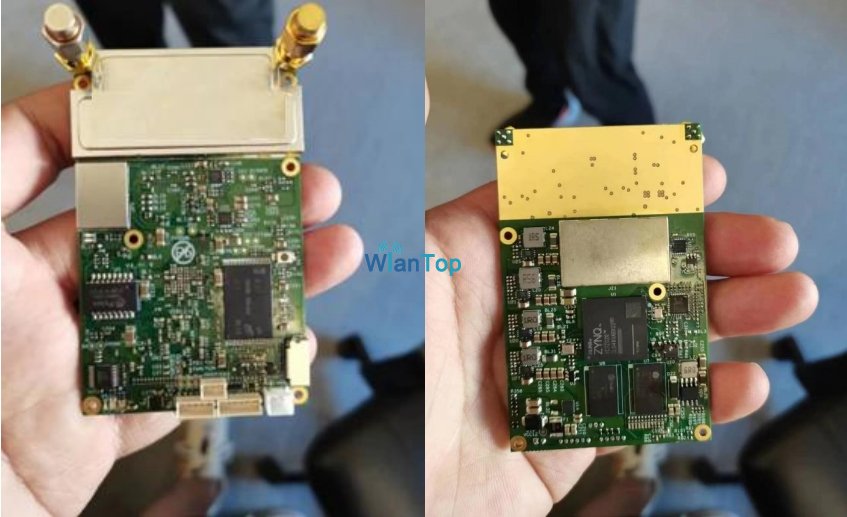

轻量小型一体化 SDR 自组网板卡实物图

产品特点

Ø 该主板重量为 41g，具有小型化、低功耗等特点，适用于小型化便携终端设备集成使用
Ø 通信波形: 默认A波形（64节点，65Mbps@10MHz），可选A，B，C，D四种波形
Ø 通信宽带: 最大支持10MHz载波带宽，峰值速率65Mbps
Ø 工作频段: 1300-1500MHz，中心频点1400
Ø 抗干扰License：自适应智能选频/自动跳频/干扰防御（收费功能，按需授权）

技术指标/规格参数

功能选项		规格	定制项
无线特性	通信频率	1300~1500MHz（板载一体化功放），1MHz 步进可调；	70~6000MHz范围内可定制
	信道带宽	1.25/2.5/5/10MHz
	调制方式	TDD-COFDM + MIMO（双发双收）
	星座调制	BPSK/QPSK/16QAM/64QAM/256QAM（自适应
	传输速率	MIMO模式峰值可达65Mbps@10MHz
	数字灵敏度	-103dBm@2.5MHz
	传输距离	可达20-30km（无人机搭载地空视距）
	发射功率	双通道, 1W（2*0.5W）， 1dBm 步进可调
组网功能	组网能力	A波形，单频 64 个节点
	组网跳数	最大跳数不低于32跳
	入网时间	系统启动后1s入网
	网络拓扑	无中心网络、星型网，链式网，网格网等
	网络透传	支持IP网络透明传输功能
系统功能	外设接口	TCP/IP协议，RJ45网口1、RS232串口2
	视频输入	支持IP视频输入（以太网接口）	可外接音视频编码模块
	视频扩展	支持外接H.264/H.265 编码器
	控制功能	支持软件统一管理配置
	语音通信：	全双工VOIP语音会议/PTT手咪对讲
	卫星定位	GPS/BD*（按需外接）	需要通过 RS232 外接 GPS/BD 模块来支持
	其余功能	支持单播、组播、广播，支持组播和广播黑白名单过滤
物理特性	整机功耗	小于5~9W
	供电方式	DC 7~15V
	工作温度	-40℃~65℃
	防护等级	IP65
	外形尺寸	87mm × 55mm × 10.32mm（包含屏蔽罩）
	整体重量	41 g（不含外壳裸板）162g（含外壳模块）

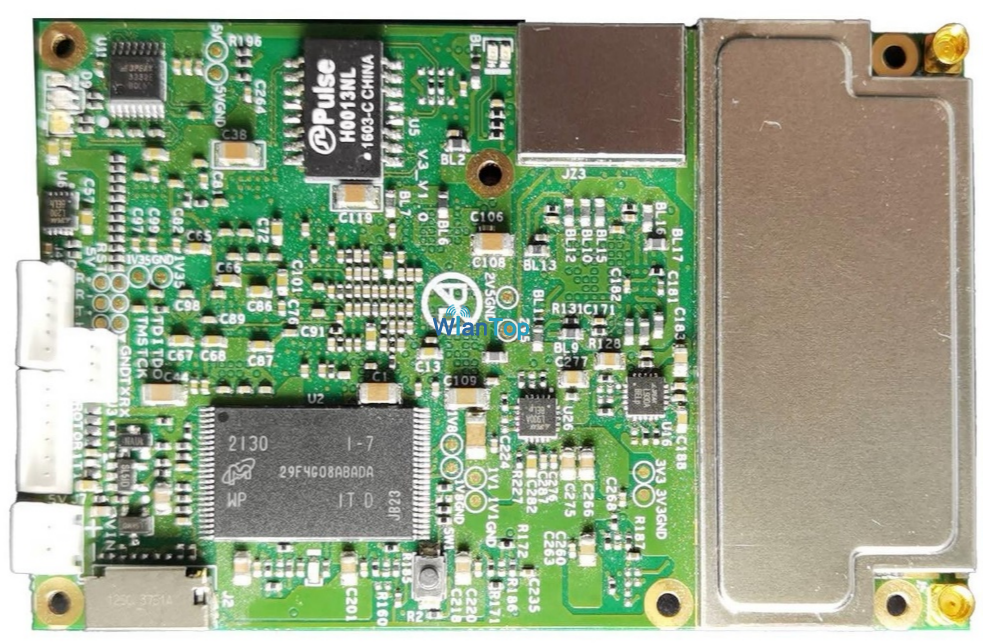

ANYMESH-SDR-1W小型一体化自组网板卡接口图

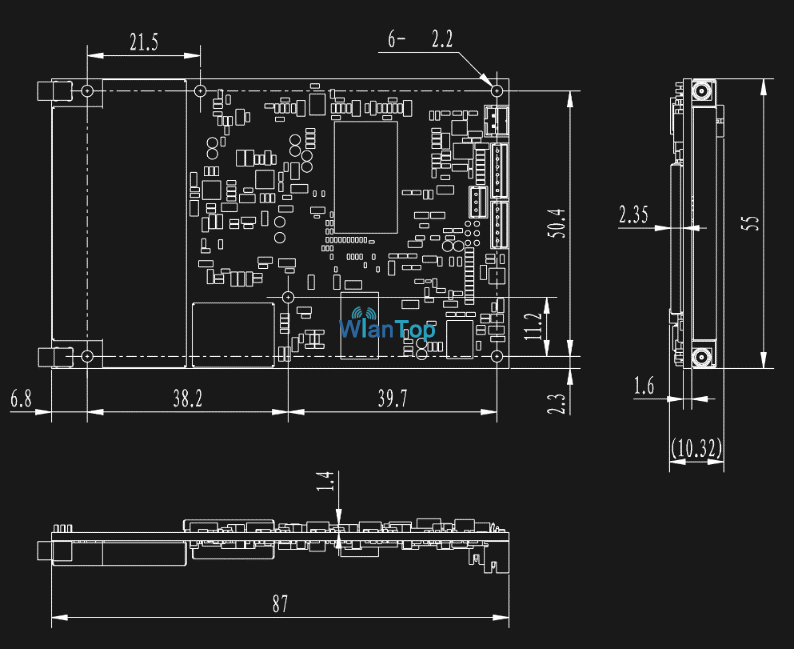

ANYMESH-SDR-1W小型一体化自组网板卡尺寸图

包装清单

包装清单	物品名称	数量	单位
	ANYMESH-SDR 轻量化自组网主板（模块）	1	台
	全向天线	2	根
	快速使用指南（电子版）	1	份
	保修卡与合格证	1	份
