项目名称：长沙某工业园区自组网电台多跳拉距测试报告

所属类别：测试报告

浏览次数：次

项目介绍

长沙某工业园区自组网电台多跳拉距测试报告(万蓝通信)
测试人员:谭X、王XX、莫X、王文涛（万蓝通信）
测试时间：2019.7.24星期三测试场地：长沙三一工业城西区厂区
一、产品简介
北京万蓝拓通信技术有限公司（www.wlantop.com）公司成立于2014年4月，座落于北京市海淀区中关村科技园，是一家致力于无线自组网技术开发应用的高新技术公司。军用目标产品主要面向航空平台组网、舰船组网、装甲车组网、单兵组网等应用领域。民用目标产品主要面向公安消防、反恐特勤、物联网、智慧城市、智能家居、无线图传、矿井作业、抢险救灾、环境监测等应用领域。

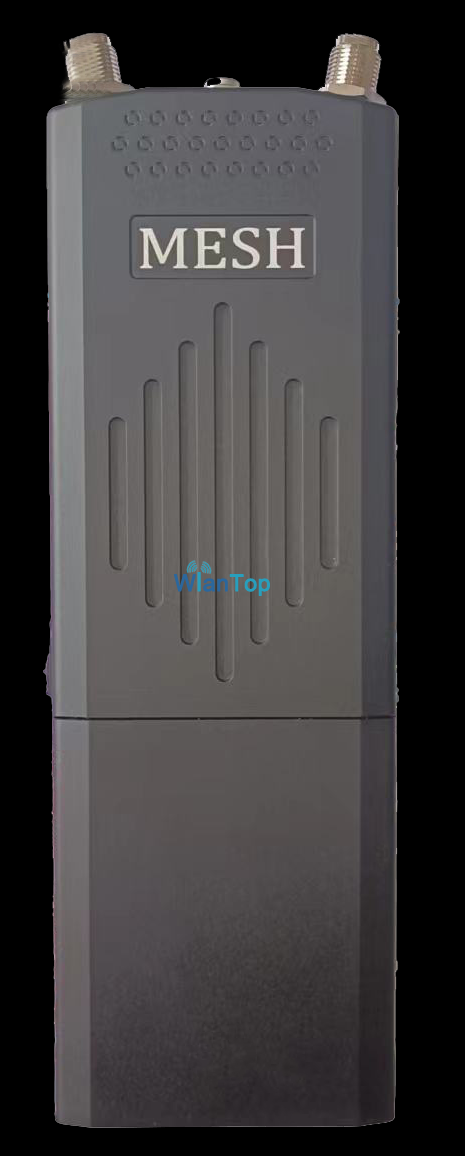

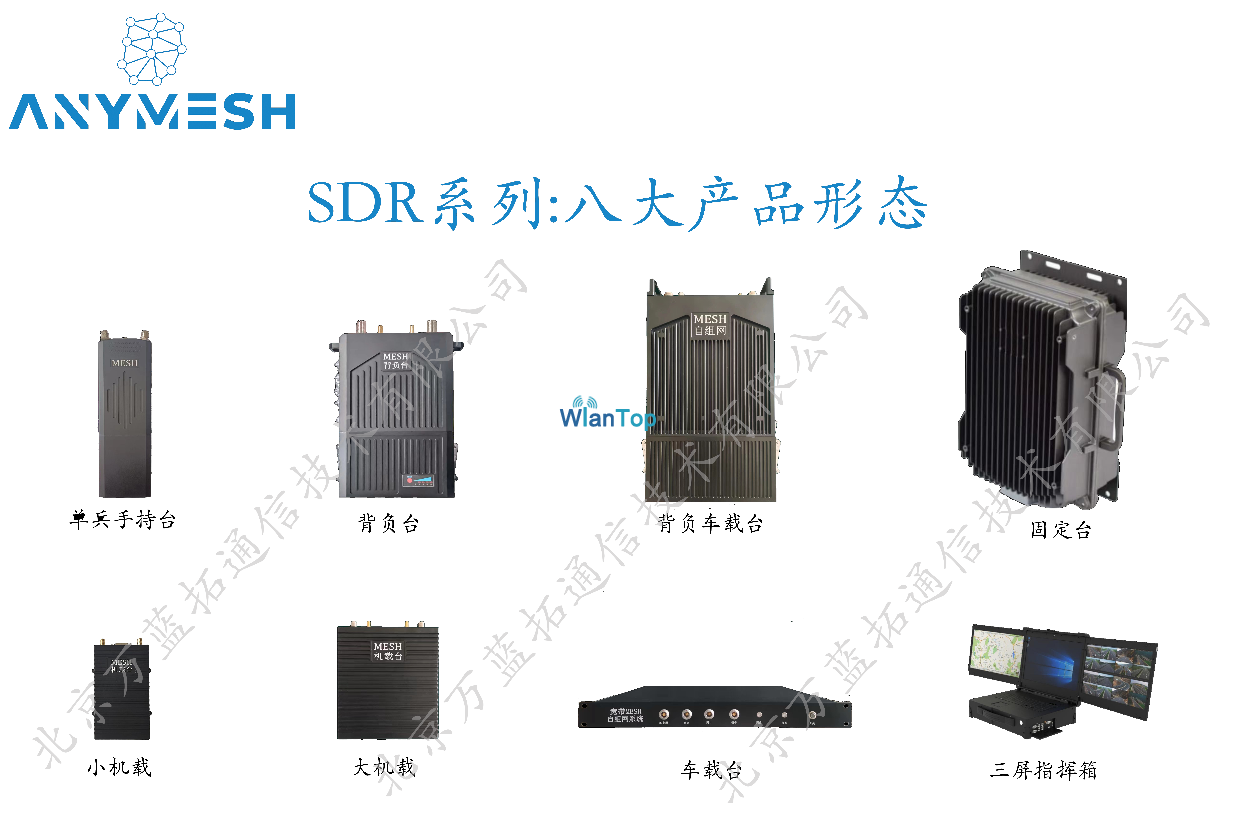

二、产品展示

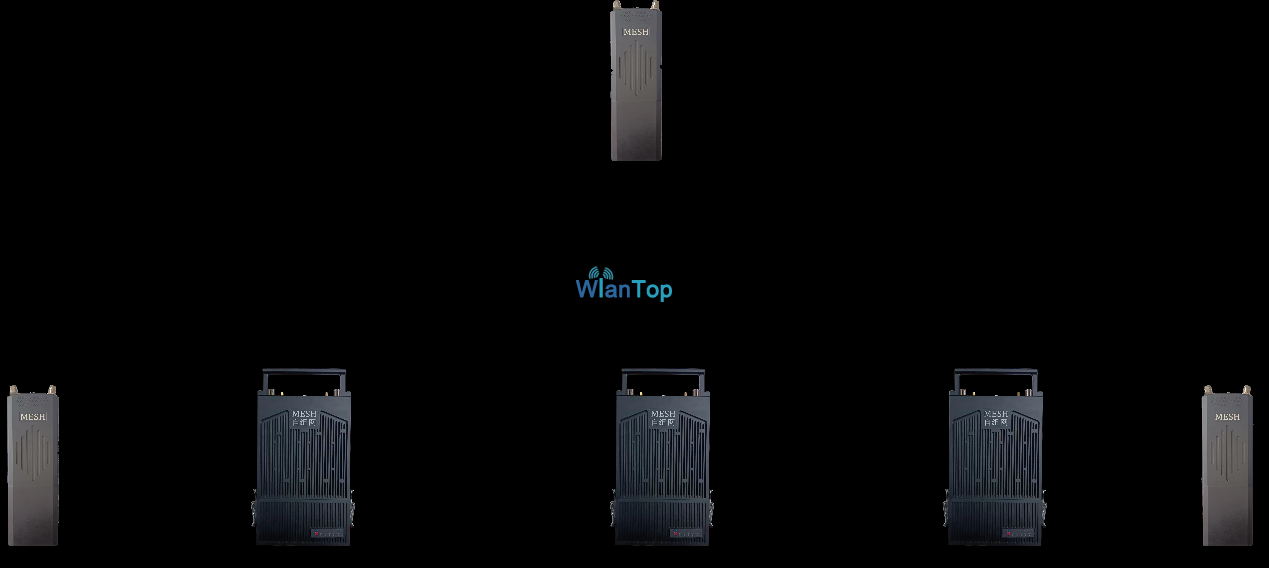

三、应用拓扑
产品采用OFDM/ COFDM和移动Ad hoc网络技术，能够不依赖任何基础通信设施，可临时、动态、快速构建分布式无中心的多跳无线IP网络，具有自组织、自恢复、高抗毁的能力，支撑数据、话音、视频等多媒体业务多跳传输，可应用于野外作业、临时会议、楼宇通信、环境监测、车辆组网、公安消防、反恐特勤、无线图传、矿井作业、抢险救灾、单兵组网、无人机等场合。

四、产品实际测试
1.三个电台分别布置在厂区西门A、园区中央位置B（中继）、东门C，坐标位置如下图所示。AB之间直线距离约400m，BC之间距离约500m，三个站点之间存在树木遮挡。

测试方法一：

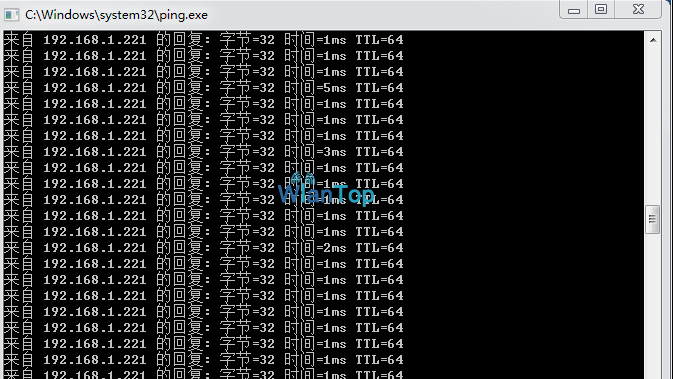

打开A、C两处（B点设备关闭）位置无线电台组成局域网络，两点之间相互ping IP，网络状态良好，延时基本在1ms，最大不超过5ms。通讯较为稳定。测试截图如下：

测试方法二：

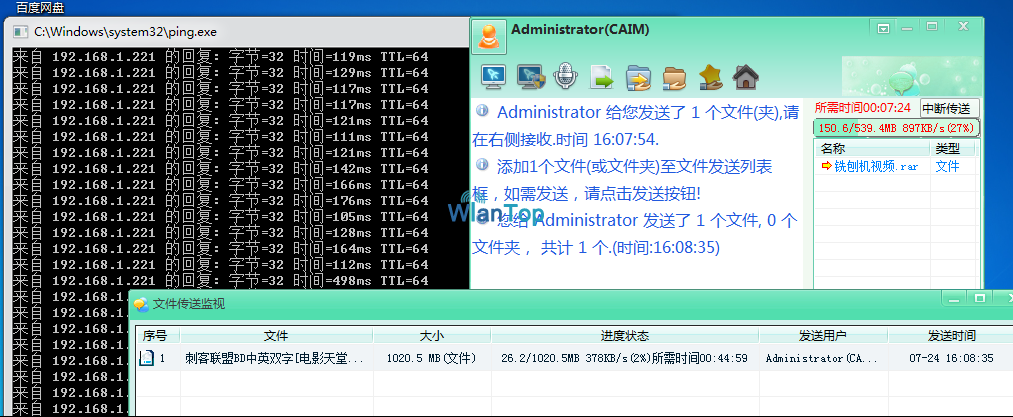

打开A、C两处（B点设备关闭）位置无线电台组成局域网络，两点之间通过飞秋传送文件（文件大于200M），网络状态良好，在C点接收A点文件传输速度在900Kb/s左右，C点传送给A点的速度在380Kb/s，延时基本在200ms以内，最大接近500ms。通讯稳定，没有中断。测试截图如下：

测试方法三：

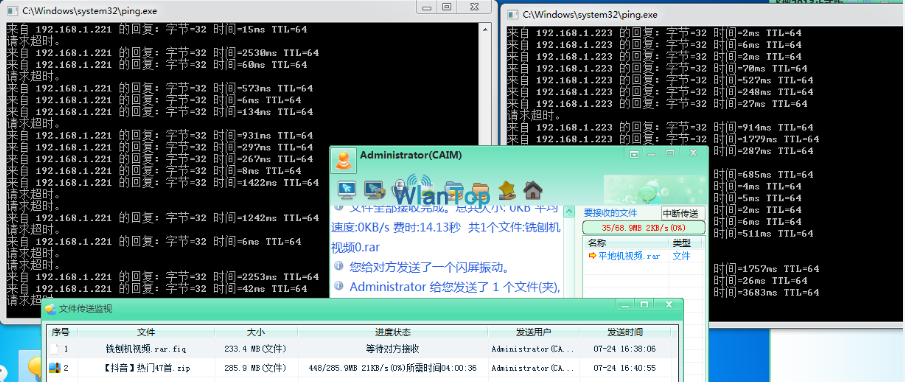

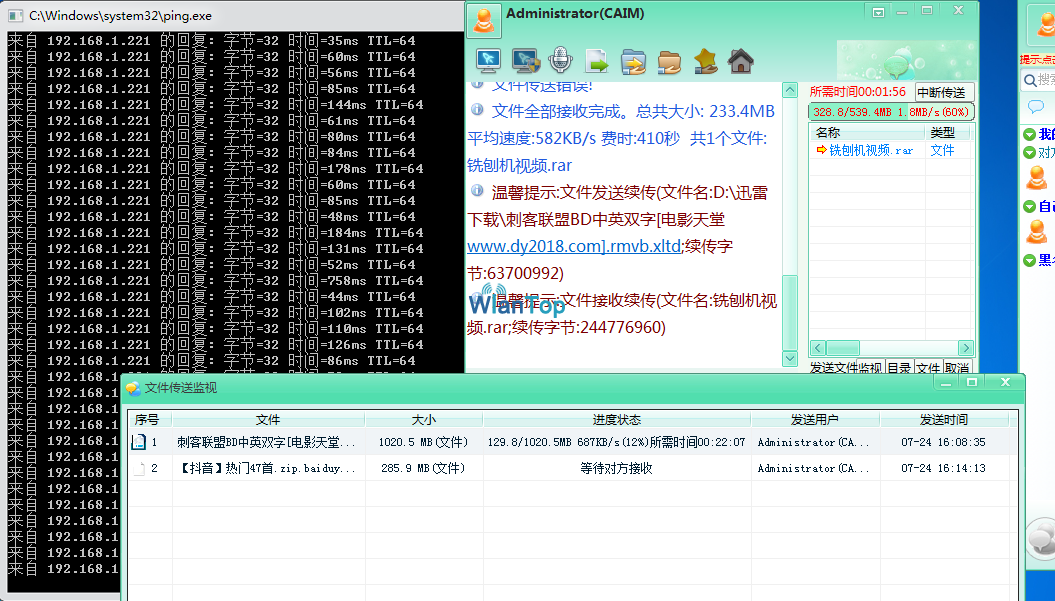

打开A、B（作为中继）、C三处位置无线电台组成局域网络，A、C两点之间通过飞秋传送文件（文件大于200M），网络状态良好，在C点接收A点文件传输速度在1.8Mb/s左右，C点传送给A点的速度在690Kb/s，延时基本在100ms以内，最大接近200ms。通讯稳定，没有中断。测试截图如下：

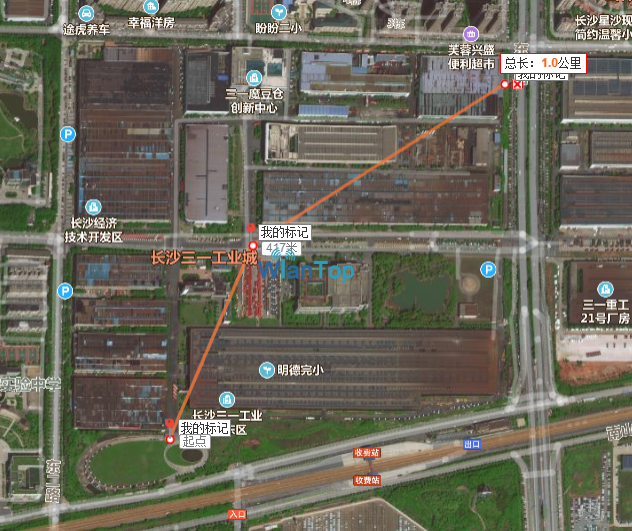

2.三个电台分别布置在厂区西南角A、园区中央位置B（中继）、东北角C，坐标位置如下图所示。AB之间直线距离约420m，BC之间距离约580m，三个站点之间存在树木、厂房建筑遮挡。

测试方法一：

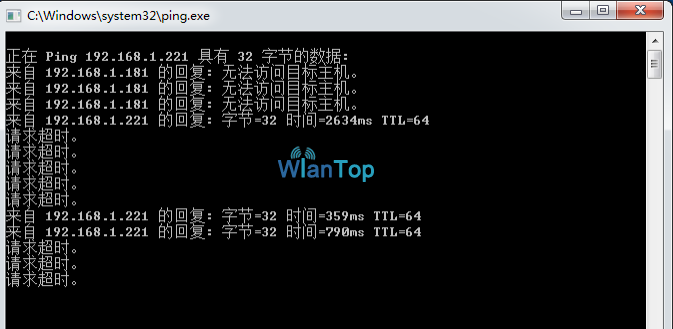

打开A、C两处（B点设备关闭）位置无线电台组成局域网络，两点之间相互ping IP，网络状态不稳定，通讯频繁中断。测试截图如下：

测试方法二：

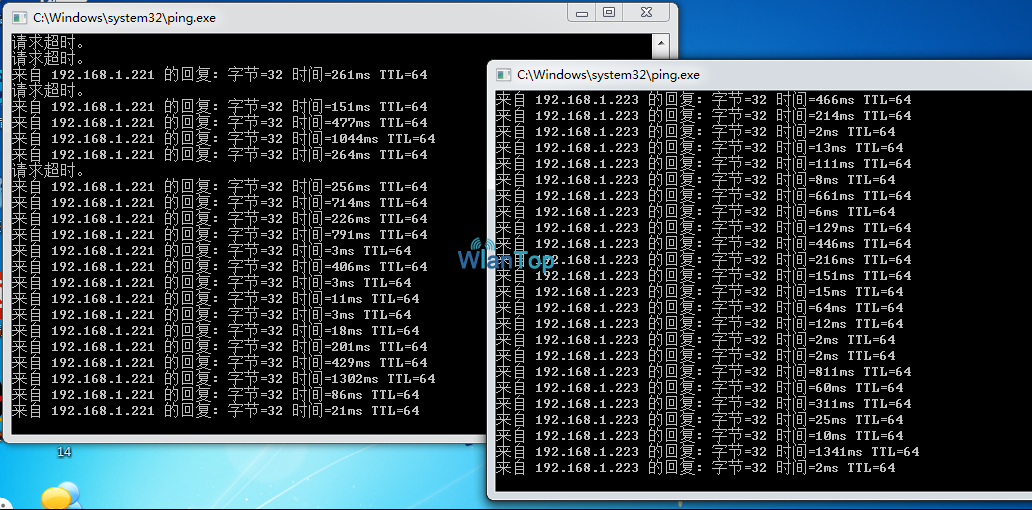

打开A、B（作为中继）、C三处位置无线电台组成局域网络，C点与A、B分别ping，A、C之间网络状态不好，延时不稳定，延时最大达到1.5s左右。B、C之间网络正常，但是延时不稳定，延时最大达到800ms左右。A、B之间网络状态稳定，延时在300ms左右。

测试方法三：
打开A、B（作为中继）、C三处位置无线电台组成局域网络，A、C两点之间通过飞秋传送文件（文件大于200M），网络状态良好，在C点接收A点文件传输速度在2kb/s左右，C点传送给A点的速度在20Kb/s，延时比较大。测试截图如下：

五、测试结论
1.系统自动组网方便、设置简单、可快速装车、无需设置固定基站；
2.1km距离轻微遮挡情况下无线通讯稳定，网络延时小，基本在1ms左右，速度接近1Mb/s，增加中继节点之后传输速度明显提升，稳定性提高。
3.采用双天线传输，无线穿透能力墙，能够实现低层建筑（20m以下）、树木等条件下的远距离无线传输，穿透性能优于无线网桥。
4.能实现双向同时通讯，无中心、分布式无线自组织网络，节点可动态加入和退出。
5. 手机、平板、电脑等设备可以通过设备自带WIFI AP动态接入，对电台的信道、带宽、功率、速率、IP，密钥等参数进行设置。
6.设备集成电池模块，可在没有外部供电情况下工作，方便作为中继节点工作。
六、测试问题
1.产品实际测试过程中，随着两个基站之间的距离增加（约1km），如果两者之间存在多个建筑和树木遮挡（实际建筑低于20m），设备通讯稳定性降低，需要增加中继之后，方可实现数据传。
2.测试样品天线与主机是直连方式，该方式无法在我们工程机械安装，后续上机实验需要采用主机和天线分离的方式，中间需要增加引线（3-5m左右），天线需要采用吸盘天线固定在车顶。
3.天线为棒状（约60cm长），在压路机行驶过程中晃动较大，现有天线不具备抗震和抗摇换功能。
4.专用电源线+通讯线太短（约1m），并且导线没有特殊防护，后续实际使用需要根据要求定制。

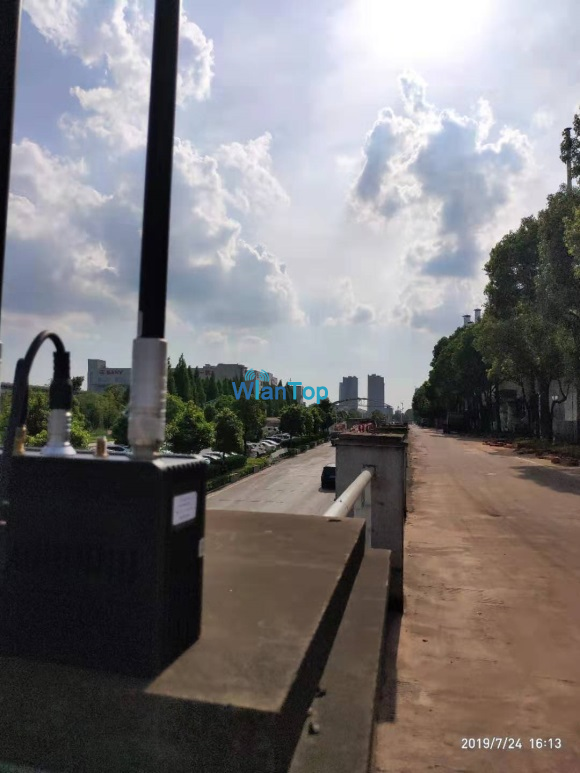

七、测试照片
