万蓝ANYMESH-SDR-4W自组网电台海面30公里测速报告
1.
概述
配合客户测试ANYMESH-A2-SDR-4W自组网电台在海面上30公里视频回传测试
2.
测试环境
测试时间：2023年3月8日
测试场景；一台ANYMESH-A2-SDR岸边固定站—一台ANYMESH-A2-SD在70米船
（岸边固定站天线架设高度为25米-70米船上天线架设高度为12米）

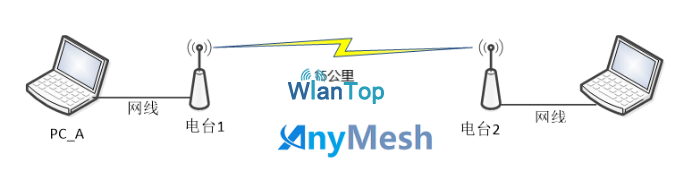

拓扑架构下图所示
（电台1为ANYMESH-SDR-4W） (电台2为ANYMESH-SDR-4W)
测试硬件：两台ANYMESH-2A-4W电台，4根8dBm增益，2台笔记本
3，测试方法

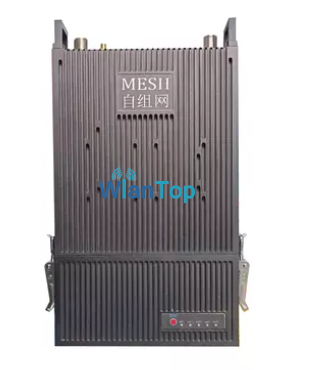

将一台ANYMESH-SDR-A2，192.168.10.141电台安装70大船顶部使用8dBM天线安装平台与电台使用馈线进行连接（如下图所示）

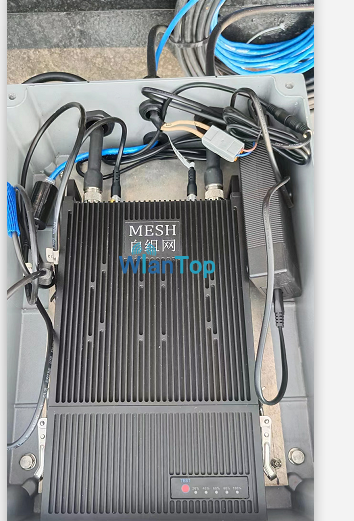

将另外一台ANYMESH-A2，192.168.10.143，固定在岸边树杈上使用8dBM天线安装电台与天线使用馈线连接。（如下图所示）
4，测试数据

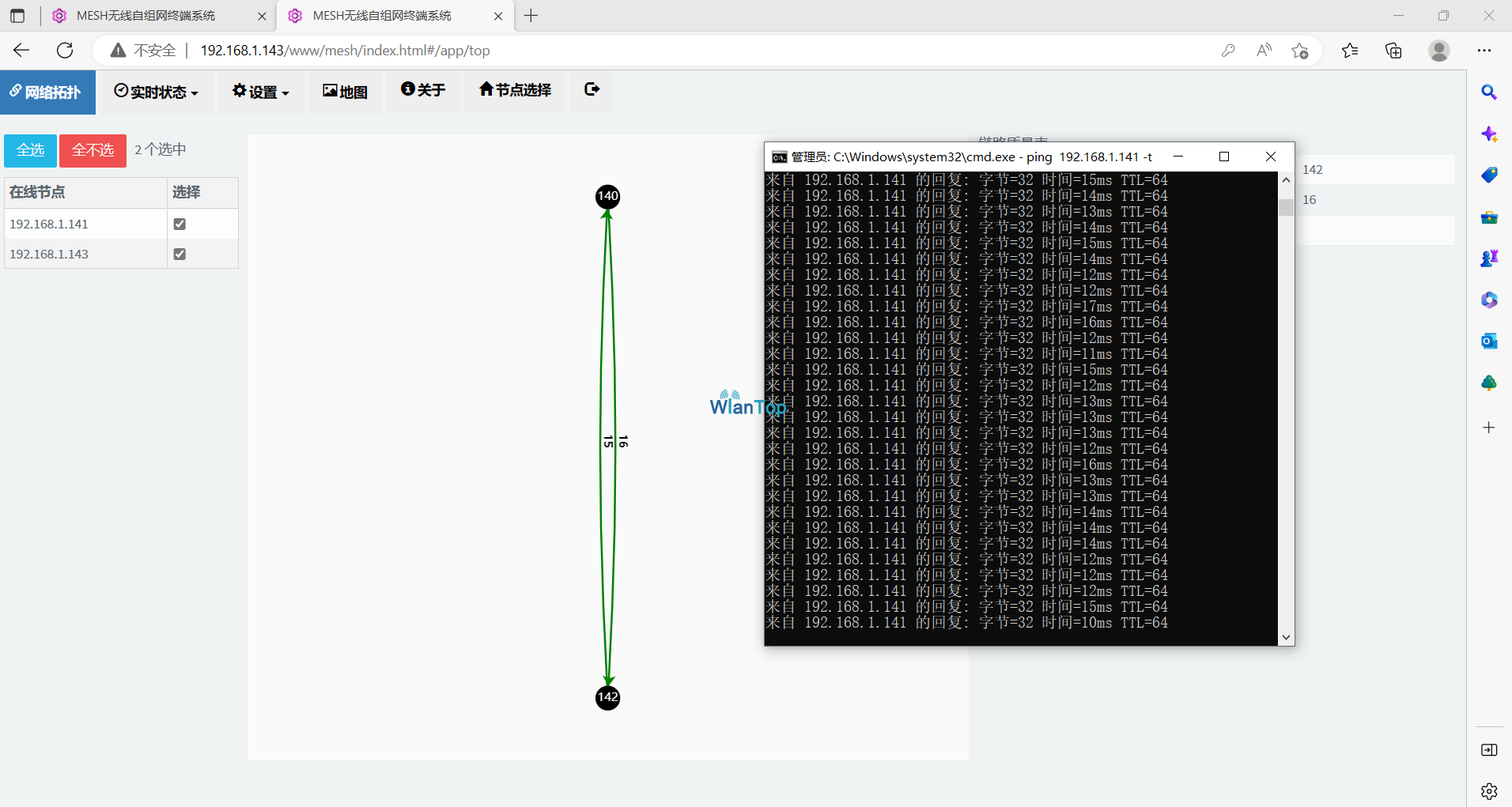

当ANYMESH-SDR-A2，192.168.10.141 电台在海面行驶10公里两个电台使用中心频点为
（1420）射频带宽为
（10M）之间的链路质量为
（15/16）测试带宽为：

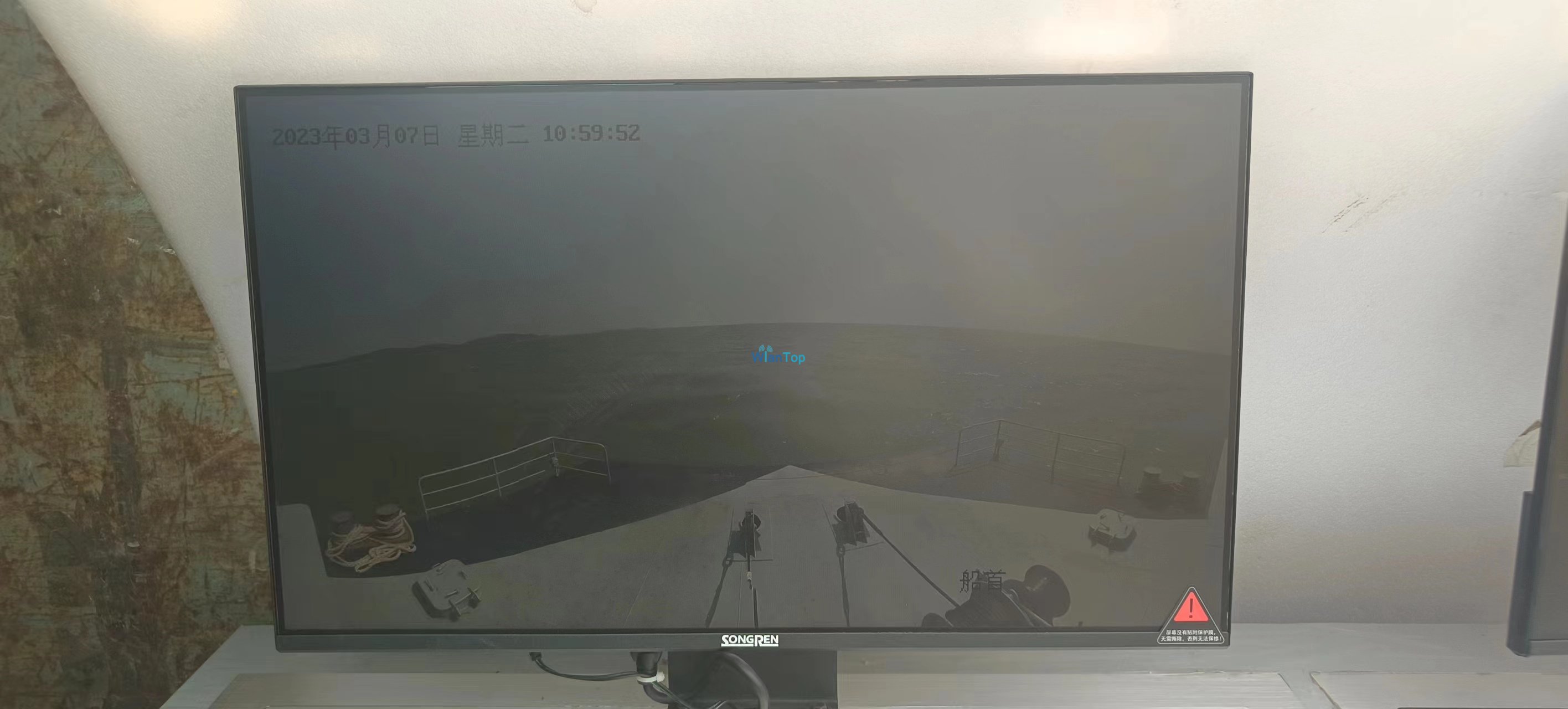

（27.9Mbits） 视频流畅，如下图所示。

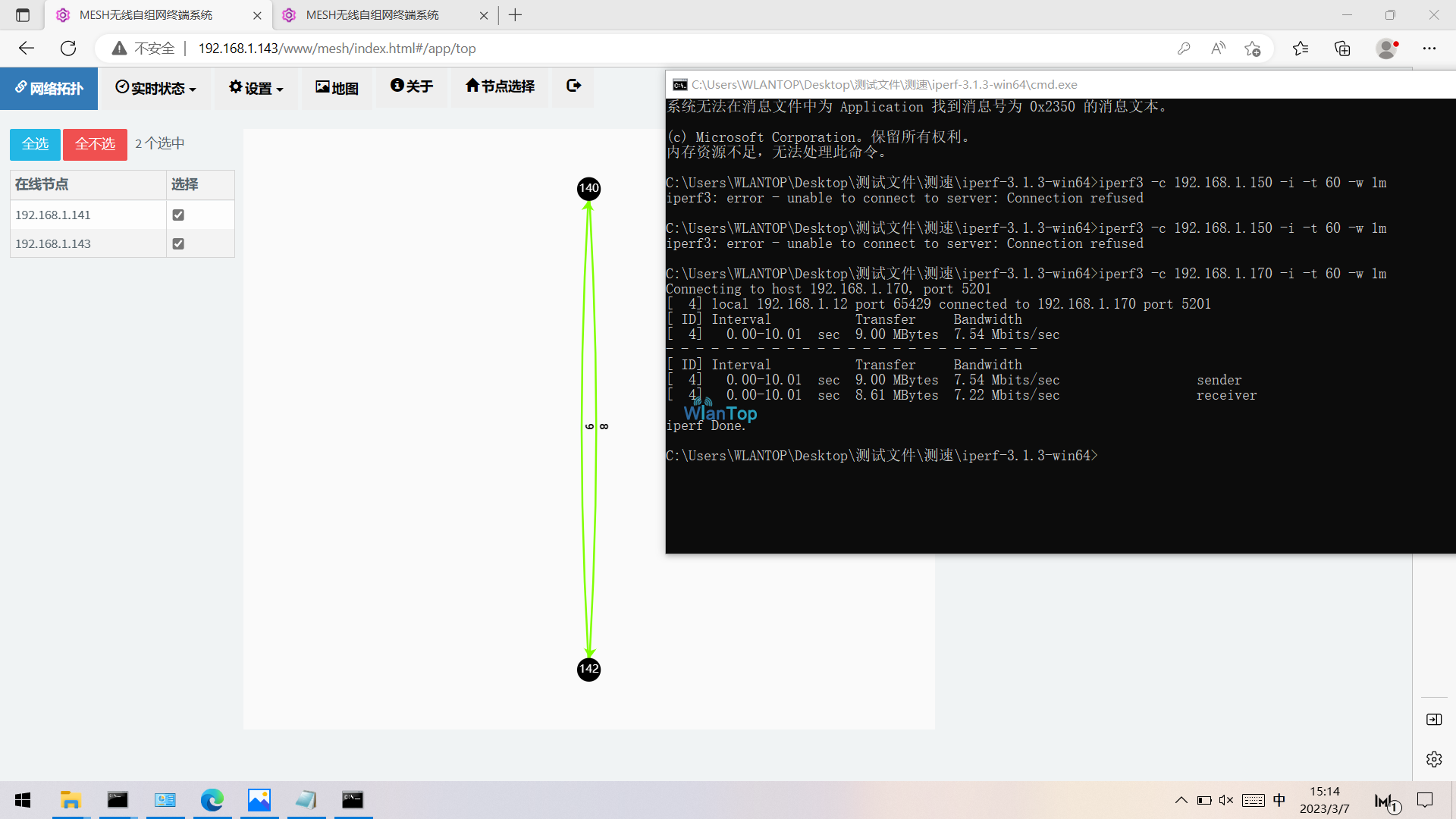

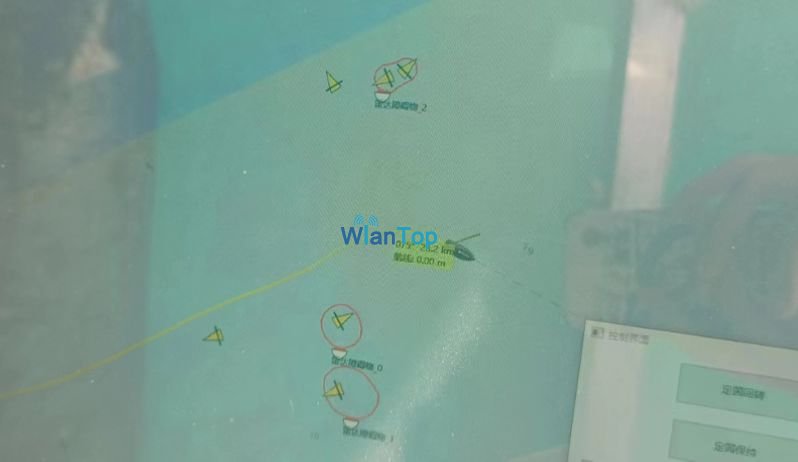

当ANYMESH-SDR-A2，192.168.10.141 电台在海面行驶23.2公里两个电台使用中心频点为
（1420）射频带宽为
（10M）之间的链路质量为
（8/9）测试带宽为：
（7.54Mbits） 视频流畅，如下图所示。

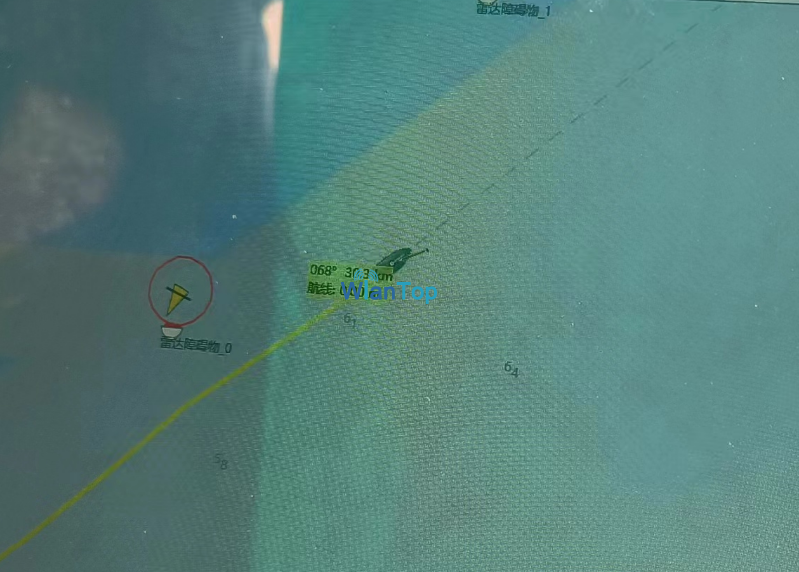

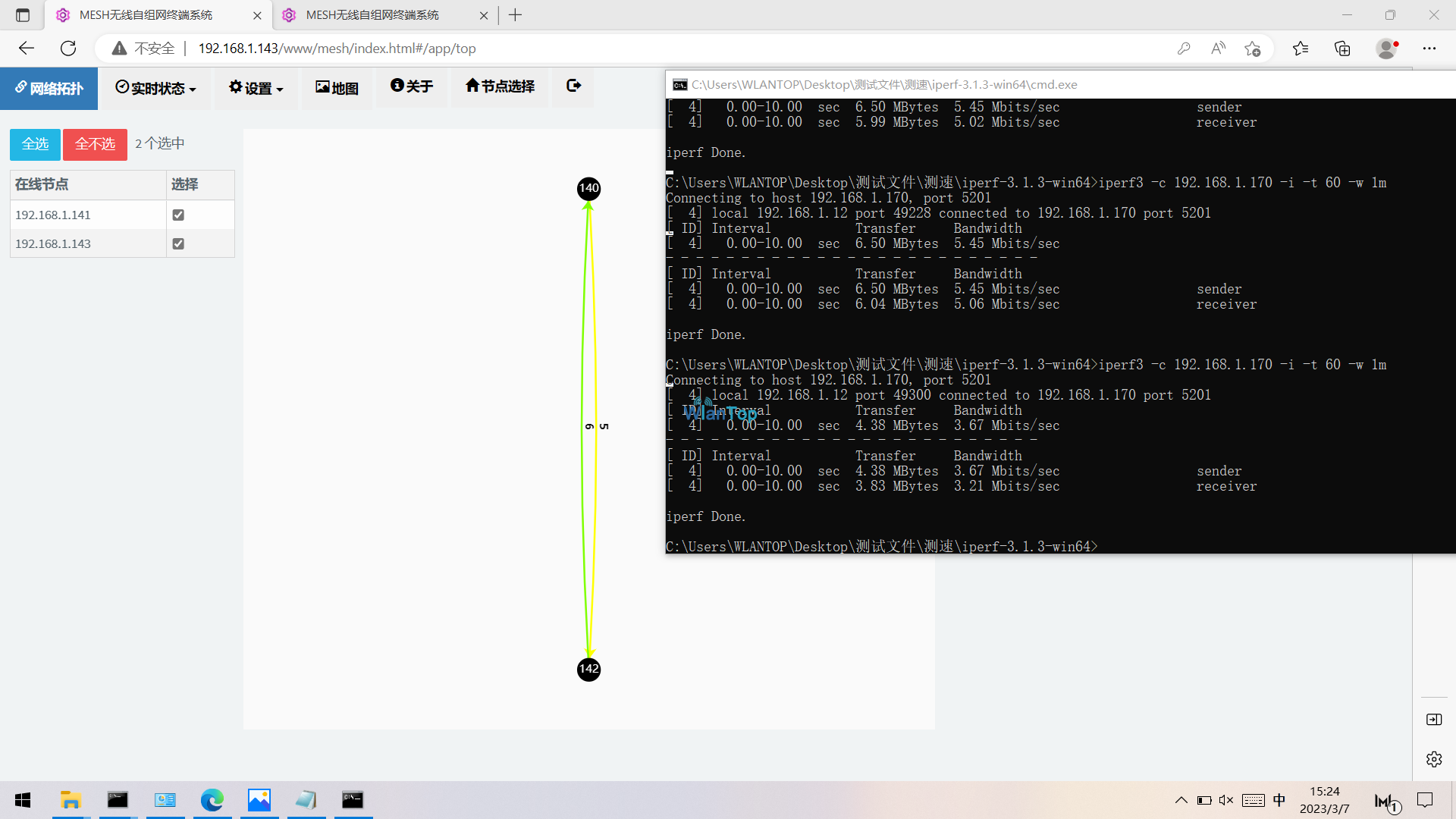

当ANYMESH-SDR-A2，192.168.10.141 电台在海面行驶30.3公里两个电台使用中心频点为
（1420）射频带宽为
（10M）之间的链路质量为
（5/6）测试带宽为：

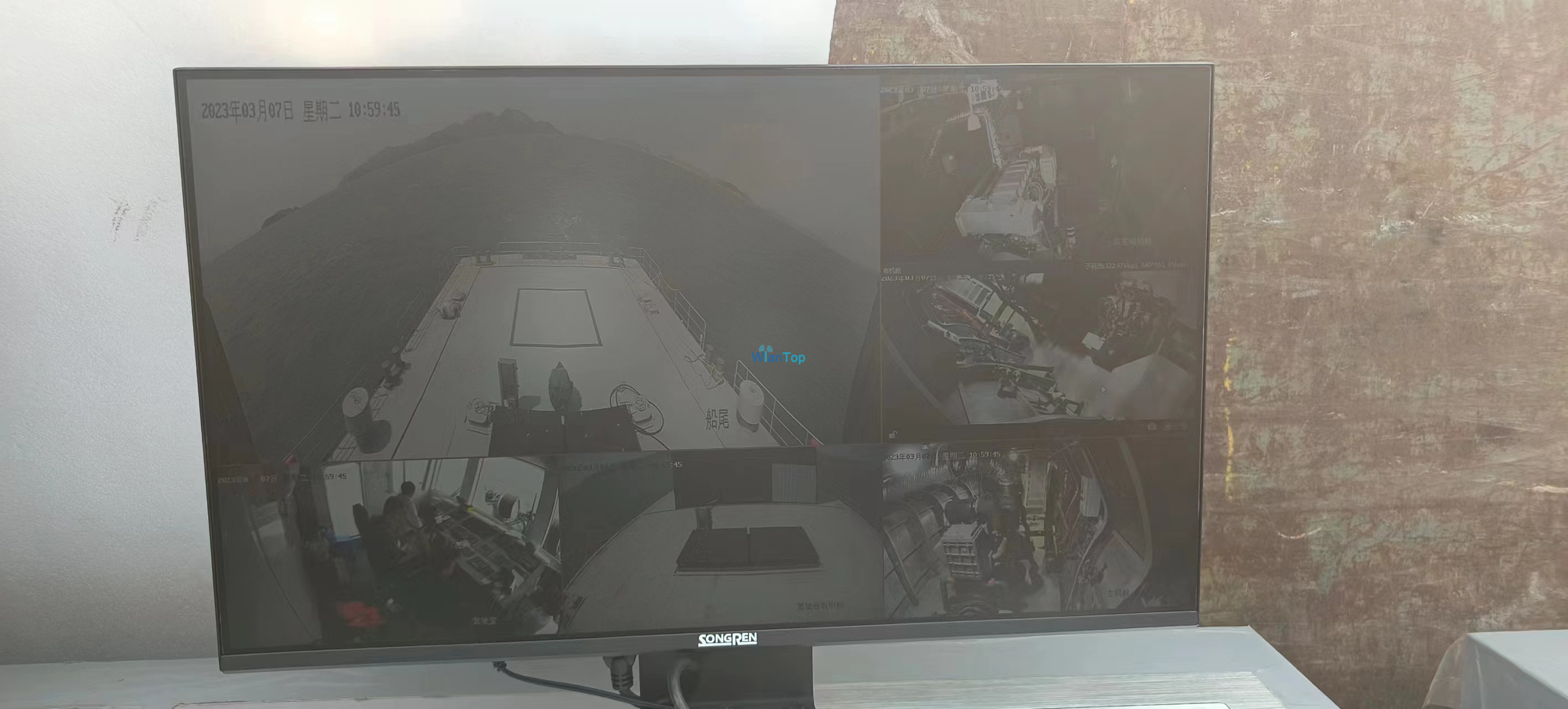

（3.67Mbits） 视频流畅，如下图所示。
5，测试结果
ANYMESH-A2-4W电台在天线架设高度为25米和12米的情况下。海面平静实测出在两点之间距离10公里时链路质量为（16/15）测试带宽为（27.9Mbits） 两点之间距离为23.3公里链路质量为（8/9）测试带宽为（7.54Mbits）两点之间距离为30.3公里链路质量为（5/6）测试带宽为（3.67Mbits）
