ANYMESH02-ATR系列自组网电台20KM远距离拉距测试报告

10MHz测速20Mbps,1080P视频传输稳定流畅




1.概述

配合客户测试ANYMESH02-ATR系列自组网电台在2*5W、2*1W发射功率下,在不同频宽下的音视频传输能力(传输距离和灌包速率);以及测试电台的语音对讲功能(远距离 PTT 语音对讲);



2.测试环境

l测试时间:2021-04-23

l测试地点A点:北京市昌平区北七家宏福大厦(13层窗口 海拔30米左右)

                   B点:北京静之湖森林公园(半山腰 海拔200米左右)

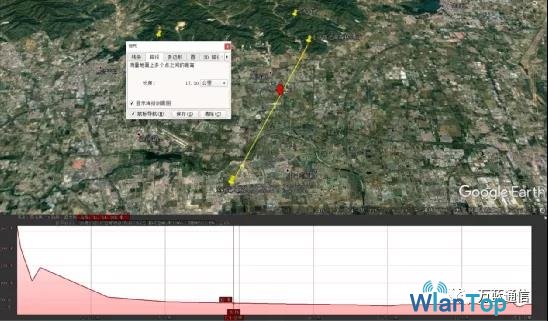

1)A点(海拔 30 米左右)、B 点(海拔200米左右)之间直线距离20KM,空旷视距,模拟无人机空对空(地)通信。

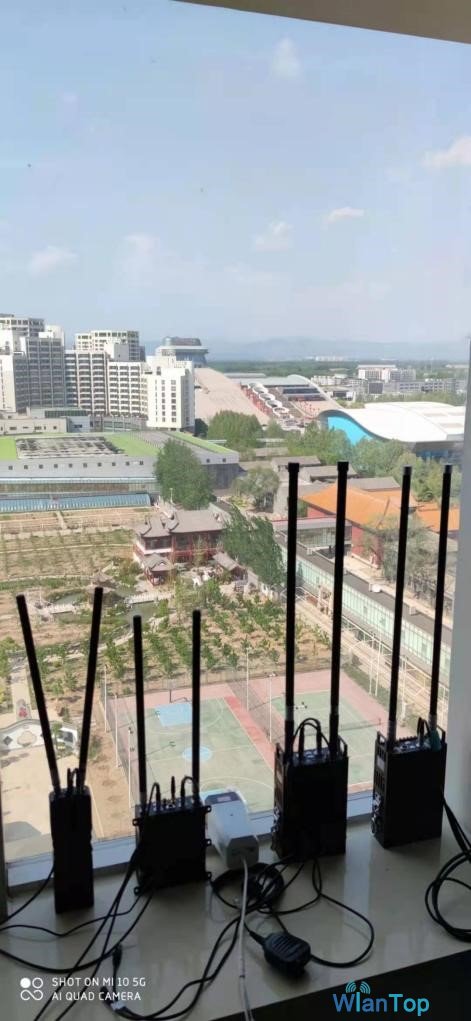

2)A点(海拔 30 米左右)设备为ANYMESH02-ATR系列车载自组网电台,放置于窗台,如下图

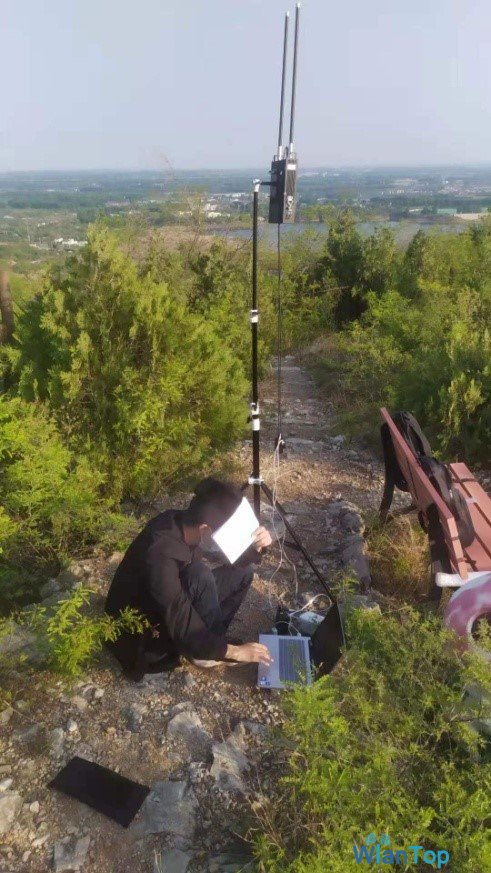

3)B 点(海拔200米左右)设备同样为 ANYMESH02-ATR系列车载自组网电台,采用三脚架架高 3 米使用 6dBi 天线,如下图:










3.测试设备

硬件设备:分为A/B两组,每组携带以下型号各1套

序号 名称 数量 参数
1

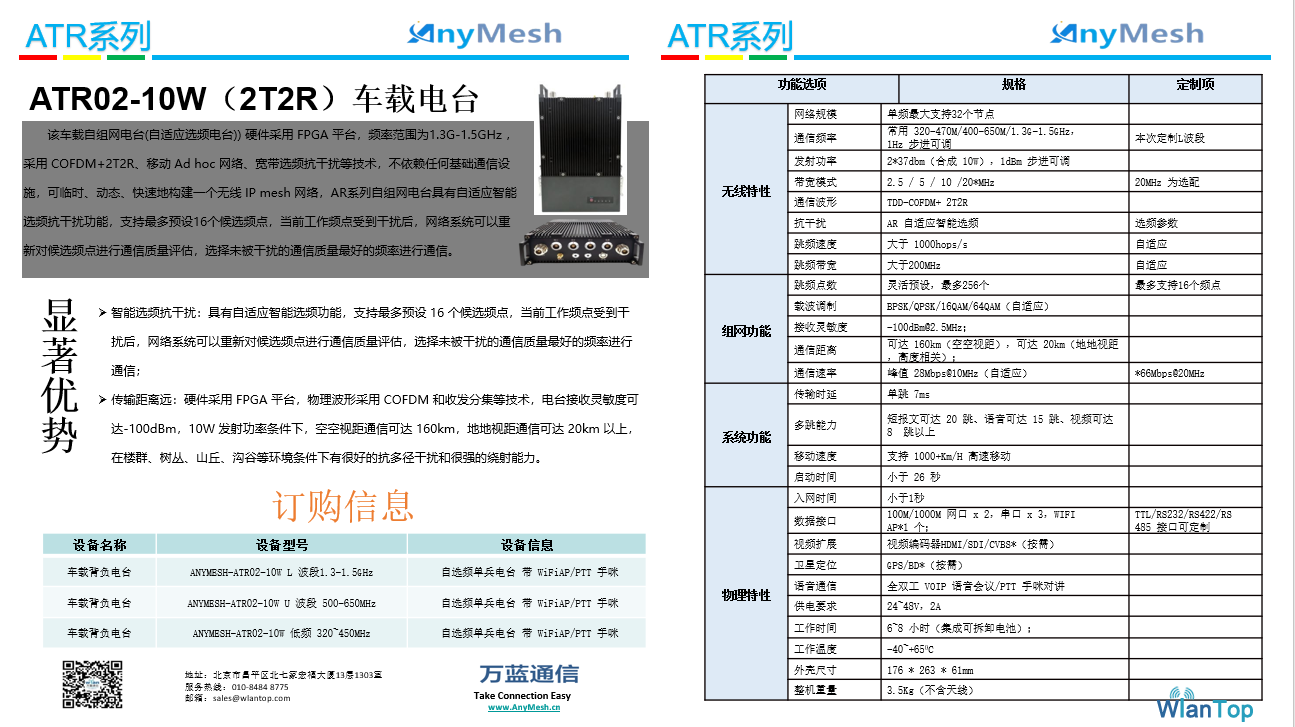

AnyMesh-ATR02-10W

大功率车载电台

(1300MHz-1500MHz)

2 台

频率:1350~1500MHz 可定制,1Hz 步进可本次测试使用 1430MHz

发射功率:2*5W;  带宽:2.5/5/10MHz;天线 6dBi



2

全向天线

(1150MHz-1500MHz)

4 6dBi 全向天线1150MHz-1500MHz)
3 网线及 PC 相关 2 套 华为、荣耀笔记本电脑各1  台
4 测速软件 2 套 iperf3 测速软件
5 电台支架 1 个 一端高约 3 米
6 海康网络摄像机 1 台 分辨率 1080P,码流 4M



4.设备介绍

ANYMESH-ATR02电台 A IP:192.168.1.150,电台 B IP:192.168.1.243频率1430MHz,发射功率分别设置为:2*5W、2*1W分别测试数据。设备介绍如下:




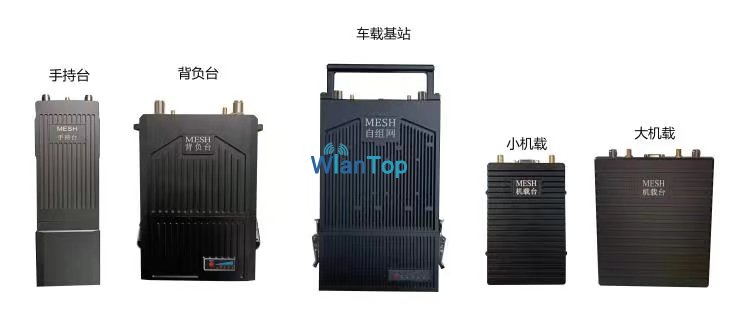

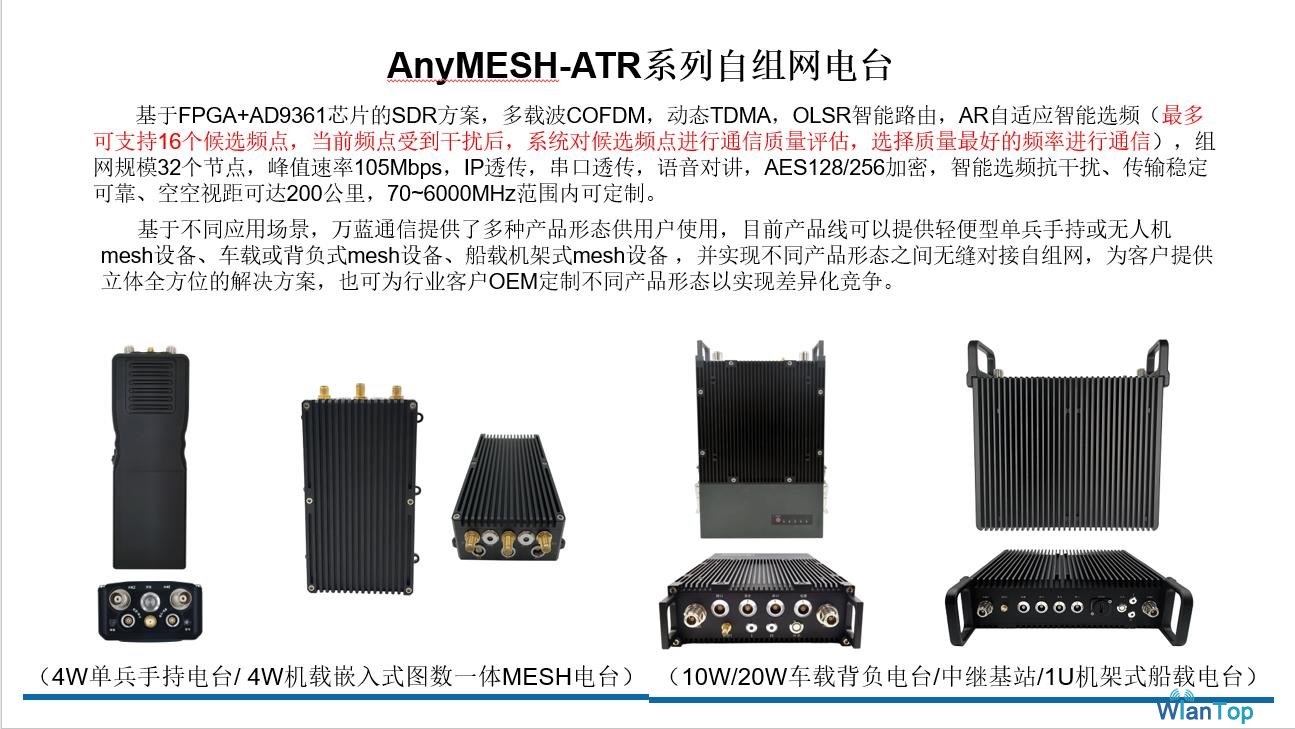

5.测试方案

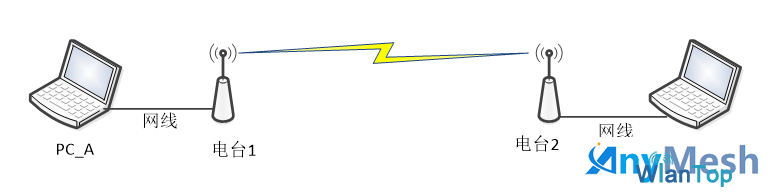

测试方法:A电台固定放置A点:北京市昌平区北七家宏福大厦13,B电台由工程师前往放置B点:北京静之湖森林公园半山腰,两地相距20Km,使用 iperf3 工具测试吞吐量图片





6.测试数据

首先进行ANYMESH-ATR02-10W电台的测试,两地直线相距 20km全向玻璃钢天线增益:6dBi,灌包速率及测试数据如下图所示

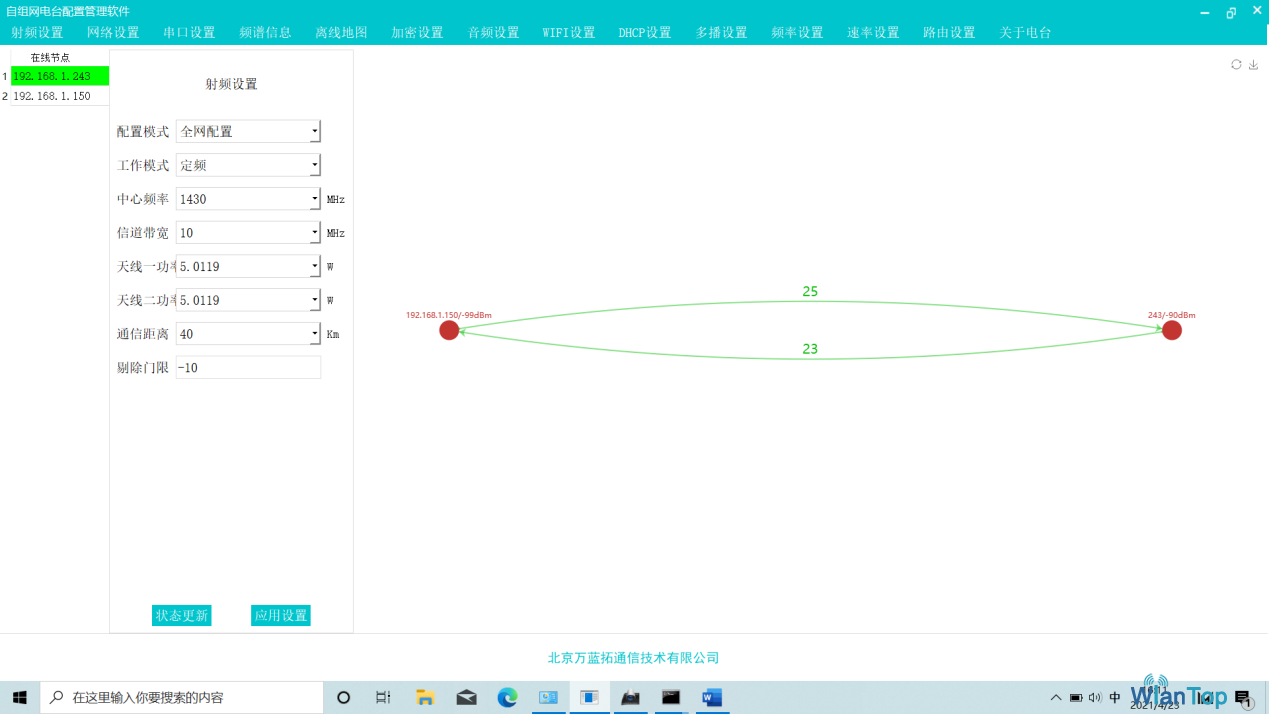

1)ANYMESH-ATR02-10W自组网电台 设置10MHz信道带宽,发射功率 2*5W,通信距离40KM,中心频率:1430MHz

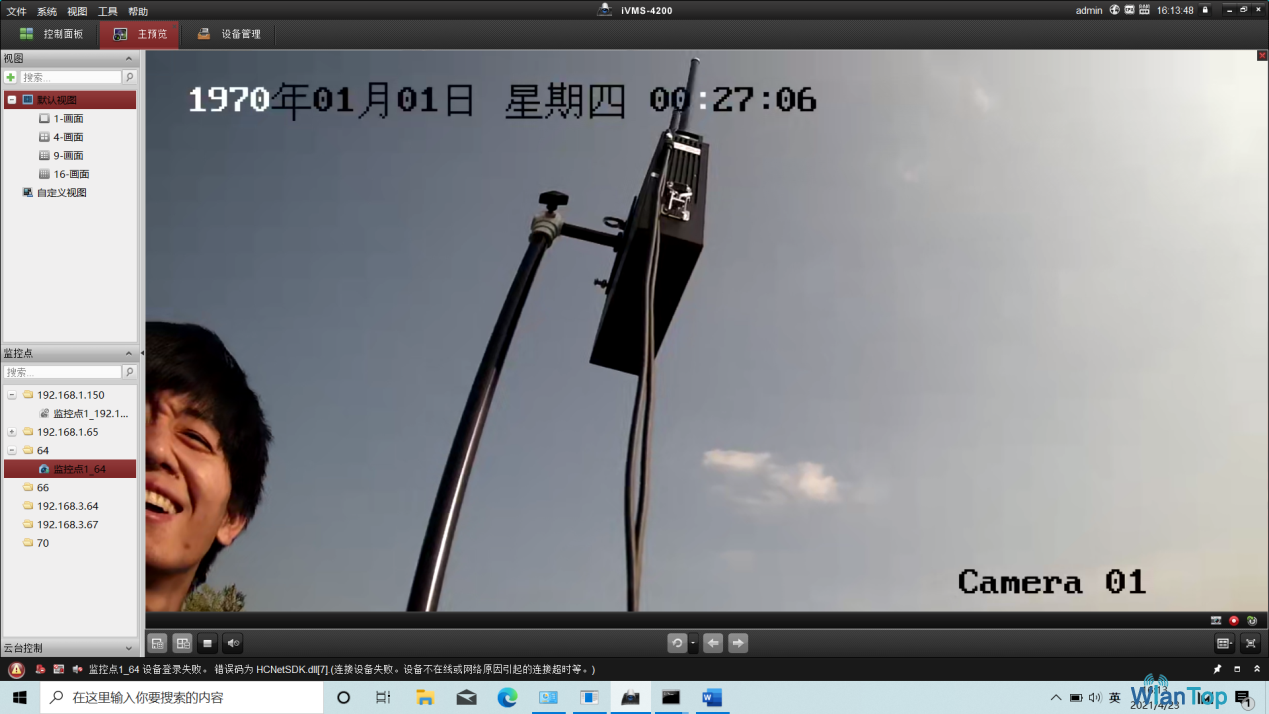

设置摄像头1080P 4M码流,画面清晰流畅,视频传输非常稳定






20KM范围内点对点拉距通信链路非常稳定,整个测试过程视频回传情况非常优秀(最大测试了4M高清视频),没有出现卡顿的现象。






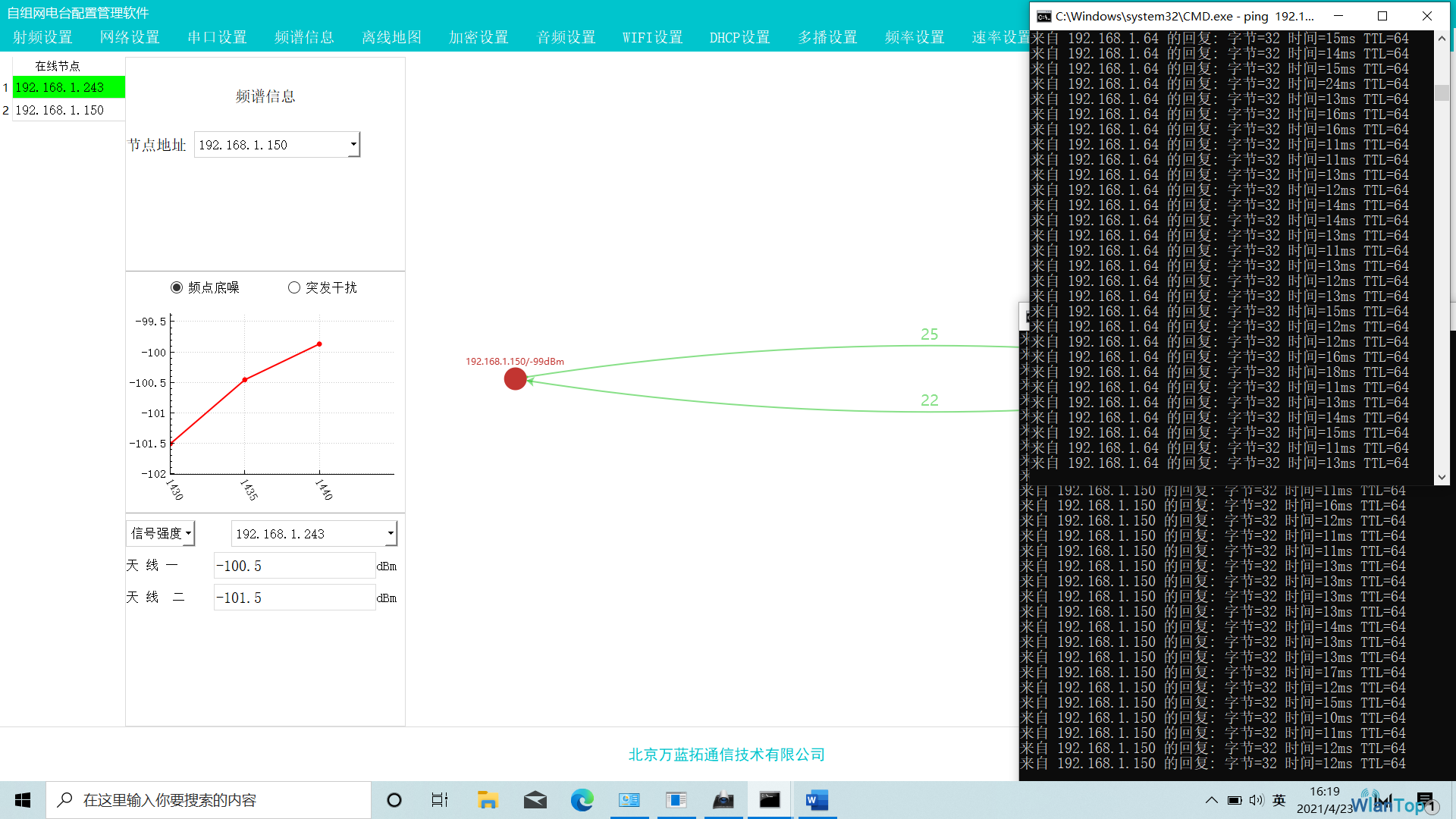

Ping包时延11-16ms,没有突发干扰,通信链路非常稳定。

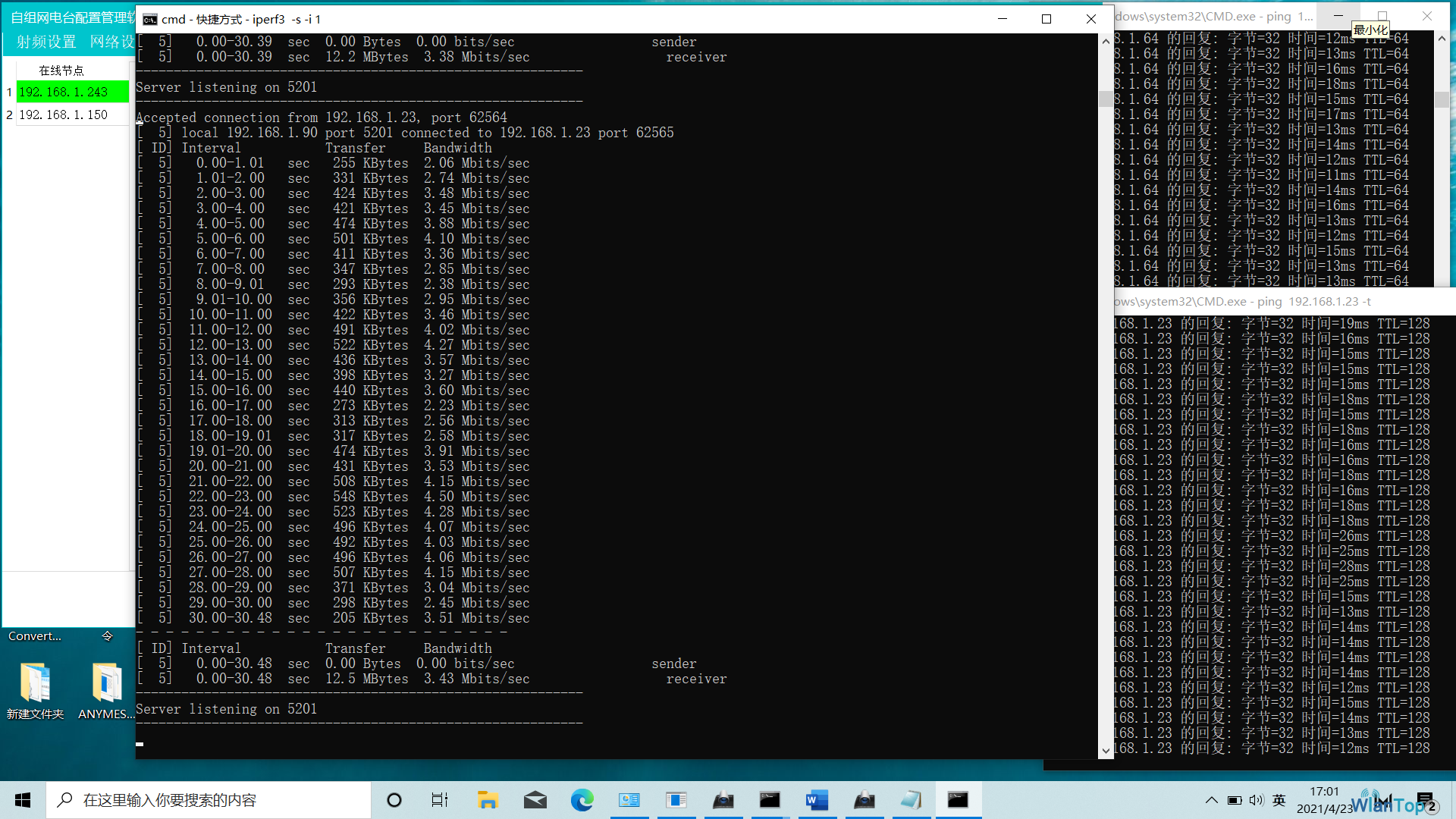

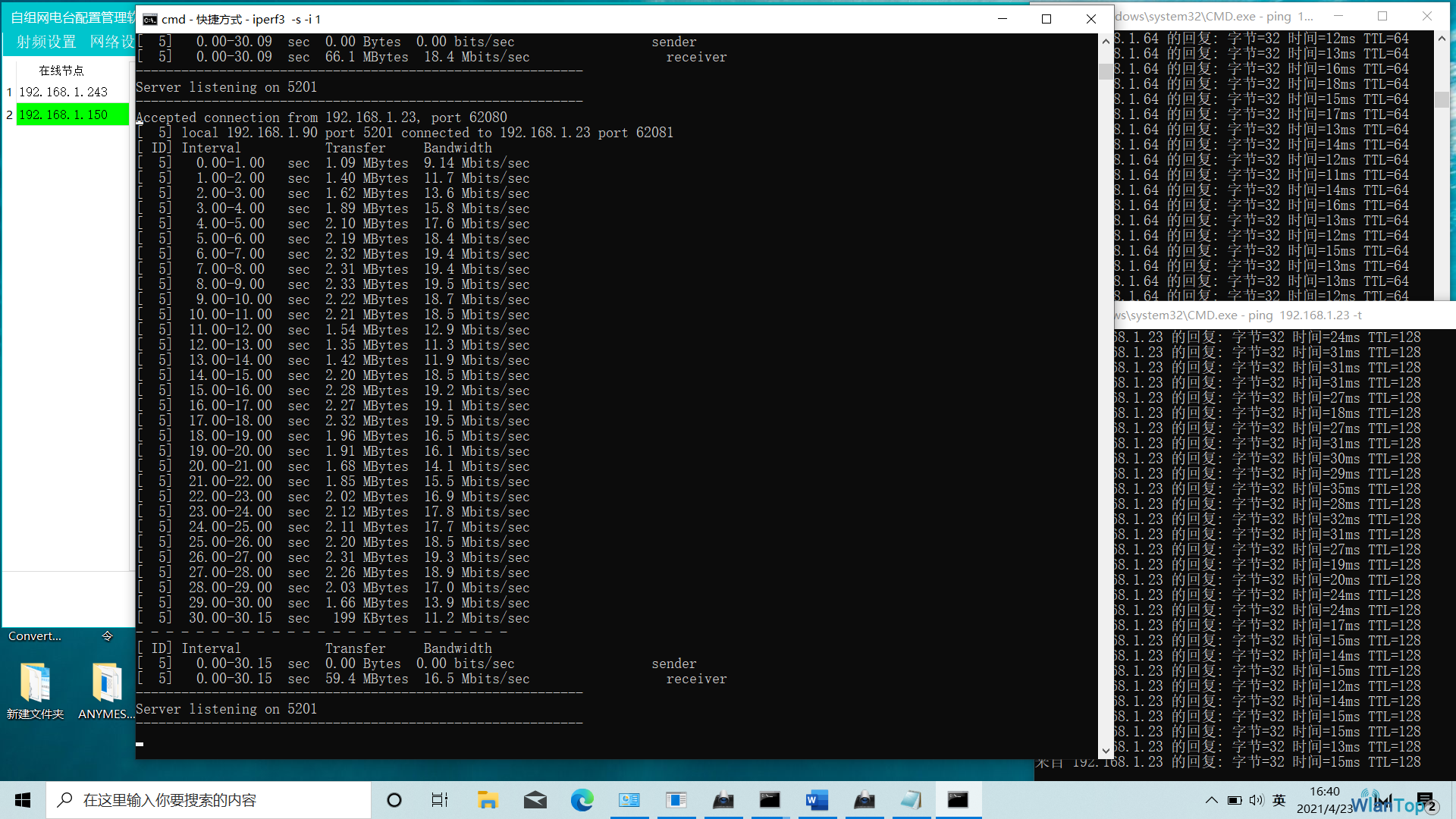

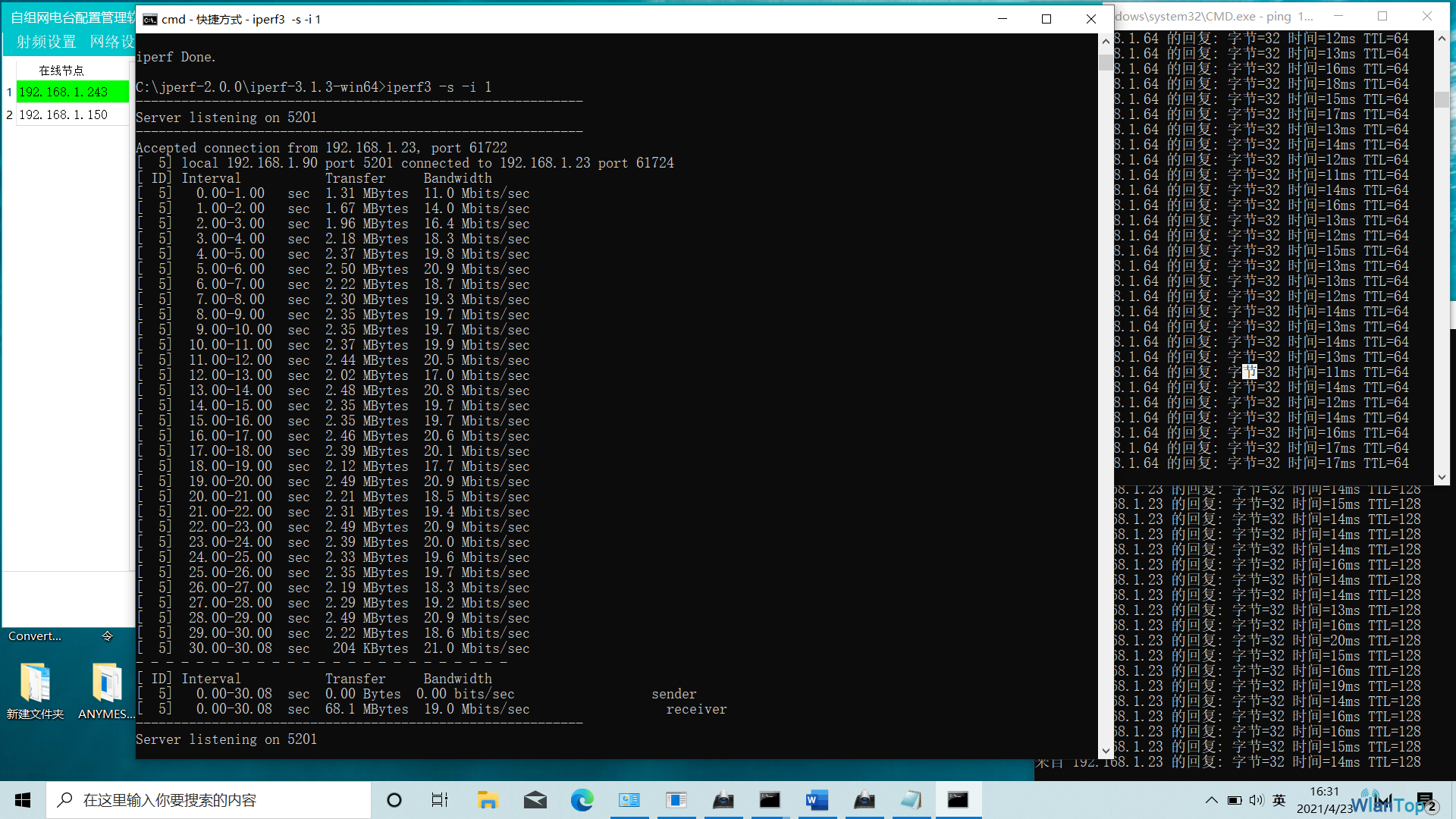

两台笔记本电脑端到端iperf3灌包测速平均19Mbps,峰值20.9Mbps





小结论:ANYMESH-ATR02-10W电台,发射功率 2*5W ,10MHz频宽下灌包测速平均19Mbps,1080P视频传输稳定流畅







2)ANYMESH-ATR02-10W自组网电台 设置10MHz信道带宽,发射功率降到 2*1W,通信距离40KM,中心频率:1430MHz






Ping包时延11-16ms,没有突发干扰,通信链路非常稳定。






两台笔记本电脑端到端iperf3灌包测速平均值16.5Mbps,峰值19.5Mbps。





小结论: ANYMESH-ATR02-10W电台,发射功率 2*1W ,10MHz频宽下灌包测速平均16.5Mbps,1080P视频传输稳定流畅

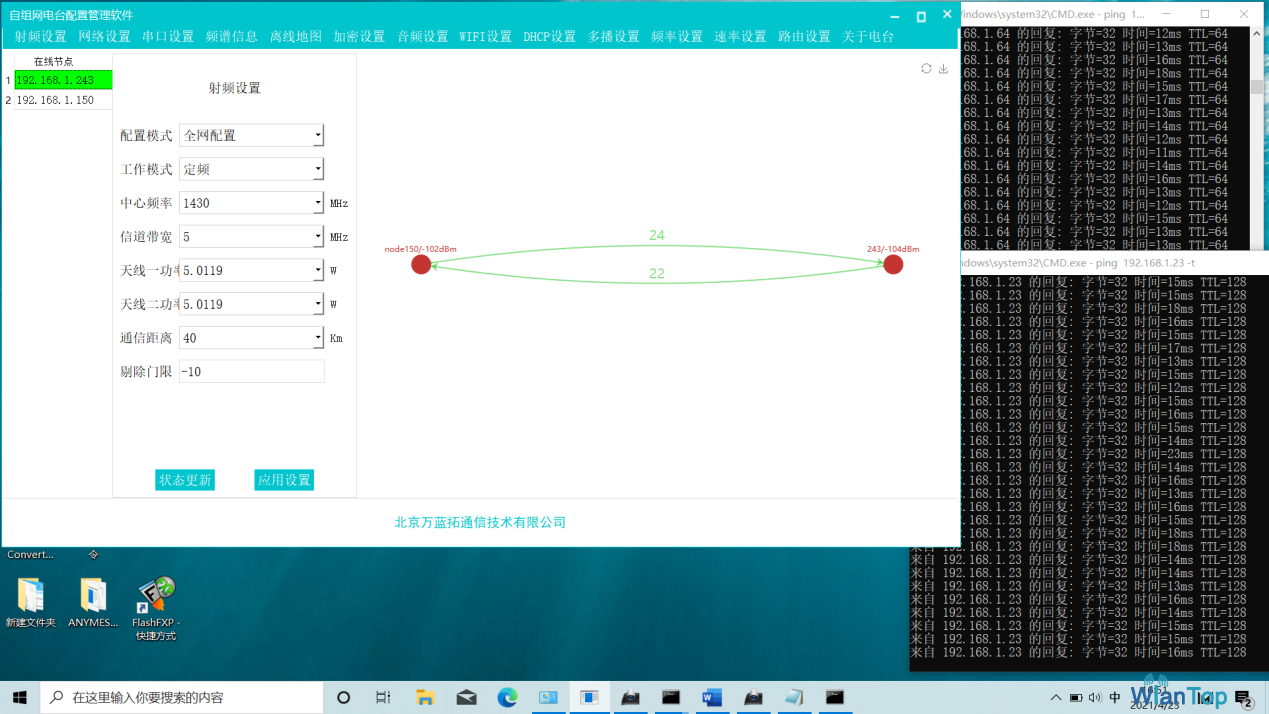

3)ANYMESH-ATR02-10W自组网电台 设置5MHz信道带宽,发射功率 2*5W,通信距离40KM,中心频率:1430MHz






Ping包时延11-16ms,没有突发干扰,通信链路非常稳定。






两台笔记本电脑端到端iperf3灌包测速 9.6Mbps



小结论:ANYMESH-ATR02-10W电台,发射功率 2*5W ,5MHz频宽下灌包测速平均9.6Mbps,1080P视频传输稳定流畅





4)ANYMESH-ATR02-10W自组网电台 设置2.5MHz信道带宽,发射功率 2*5W,通信距离40KM,中心频率:1430MHz






Ping包时延11-16ms,没有突发干扰,通信链路非常稳定。






两台笔记本电脑端到端iperf3灌包测速3.38Mbps



小结论:ANYMESH-ATR02-10W电台,发射功率 2*5W ,2.5MHz频宽下灌包测速平均3.38Mbps,1080P视频传输稳定流畅





5)ANYMESH-ATR02-10W自组网电台 设置2.5MHz信道带宽,发射功率降为 2*1W,通信距离40KM,中心频率:1430MHz






Ping包时延11-16ms,没有突发干扰,通信链路非常稳定。

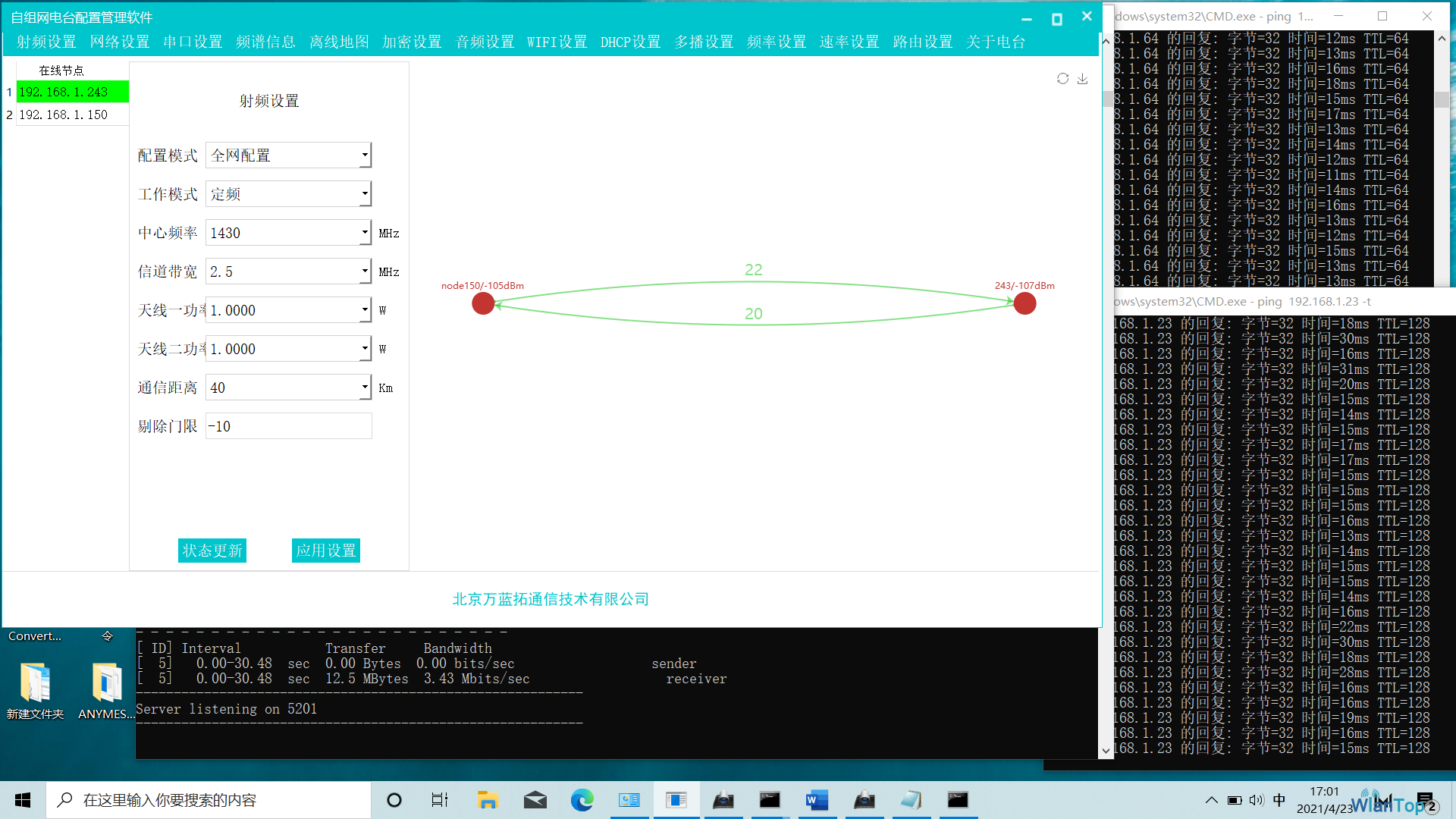

两台笔记本电脑端到端iperf3灌包3.43Mbps





小结论:ANYMESH-ATR02-10W电台,发射功率 2*1W 2.5MHz频宽下灌包测速平均3.43Mbps,1080P视频传输稳定流畅







6ANYMESH-ATR02-10W自组网电台的语音对讲功能测试

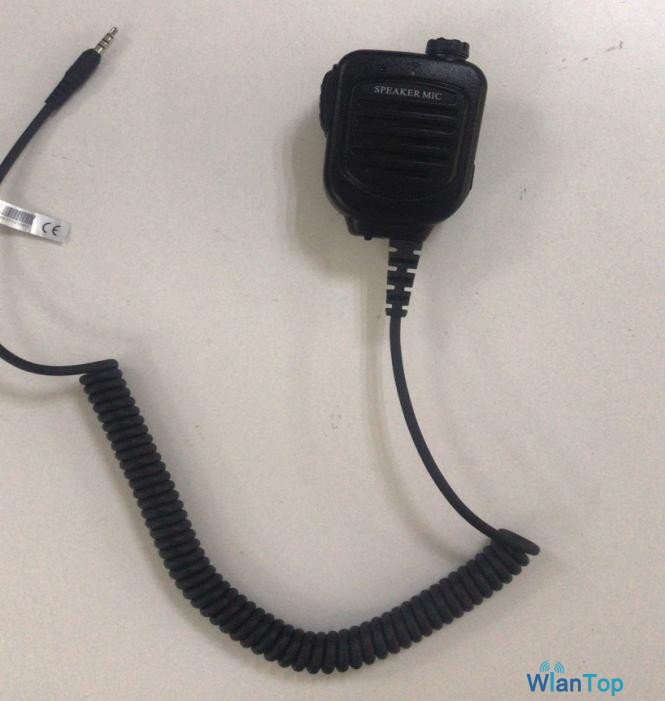

测试结论:远距离PTT语音对讲清晰。图片







20Km ANYMESH-ATR02-10W系列电台通讯测试数据记录:



参数

10M,10W

10M,2W

5M,2W

5M,10W

2.5M,10W

2.5M,2W

电台A底噪

-99

-101

-104

-104

-105

-105

电台B底噪

-98

-99

-101

-102

-103

-106

传输速率

19Mbps

16.5Mbps

8.84Mbps

9.6Mbps

3.38Mbps

3.43Mbps

Ping包延迟

11-16ms

11-17ms

12-19ms

11-16ms

11-16ms

11-16ms

链路质量A

23,25

21,22

22,21

24

23

22

链路质量B

25,23

18,19

20,19

23

21

21

1080P视频

流畅

流畅

流畅

流畅

流畅

流畅

10M代表两边电台的信道带宽设置为10MHz,

5M代表两边电台的信道带宽设置为5MHz,

2.5M代表两边电台的信道带宽设置为2.5MHz

10W代表两边电台的发射功率设置为2*5W

2W代表两边电台的发射功率设置为2*1W





横向比较,ANYMESH-ATR02-10W电台,发射功率 2*5W,设置不同信道带宽,灌包测速数据如下:



频宽 平均速率 稳定性
2.5M 3.38Mbps 稳定
5M 9.6Mbps 稳定
10M 19Mbps 稳定

横向比较,ANYMESH-ATR02-10W电台,发射功率 2*1W,设置不同信道带宽,灌包测速数据如下:



频宽 平均速率 稳定性
2.5M 3.43Mbps 稳定
5M 8.84Mbps 稳定
10M 16.5Mbps 稳定

测试结论:

ANYMESH02-ATR 系列电台在传输一路视频(分辨率 1080P,码流 4M)、距离 20km 的情况下分别使用 2.5/5/10M 频宽测试,视频效果稳、传输速率稳定,峰值速率达到20.5Mbps
