项目名称:ANYMESH自组网电台珠海海上30公里舰船岸基拉距测

所属类别:测试报告

浏览次数:

项目介绍

万蓝ANYMESH-SDR-4W自组网电台海面30公里测速报告

1. 概述

  配合客户测试ANYMESH-A2-SDR-4W自组网电台在海面上30公里视频回传测试

2. 测试环境

测试时间:2023年3月8日
测试场景;一台ANYMESH-A2-SDR岸边固定站—一台ANYMESH-A2-SD在70米船(岸边固定站天线架设高度为25米-70米船上天线架设高度为12米)



  3,测试方法

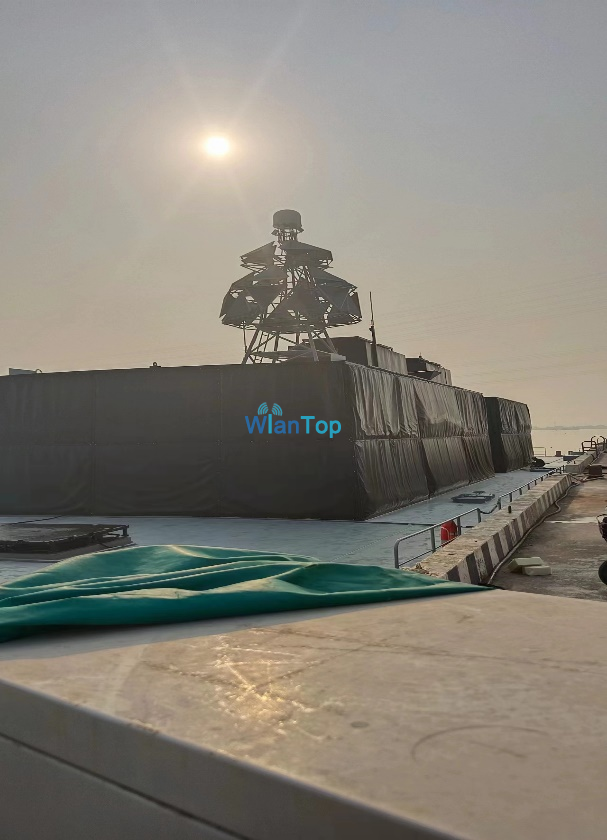

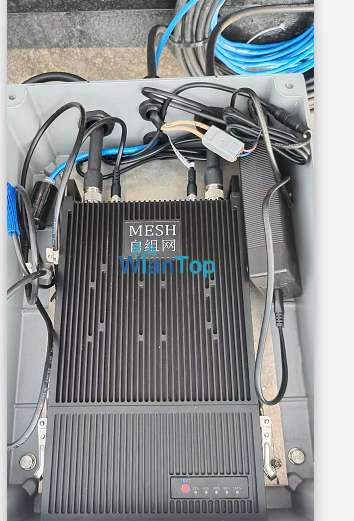

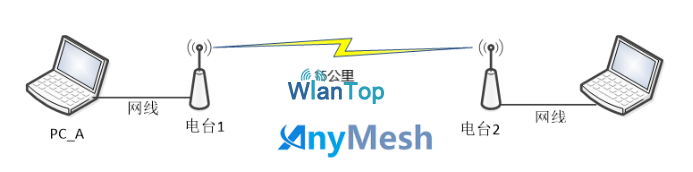

  将一台ANYMESH-SDR-A2,192.168.10.141电台安装70大船顶部使用8dBM天线安装平台与电台使用馈线进行连接(如下图所示)

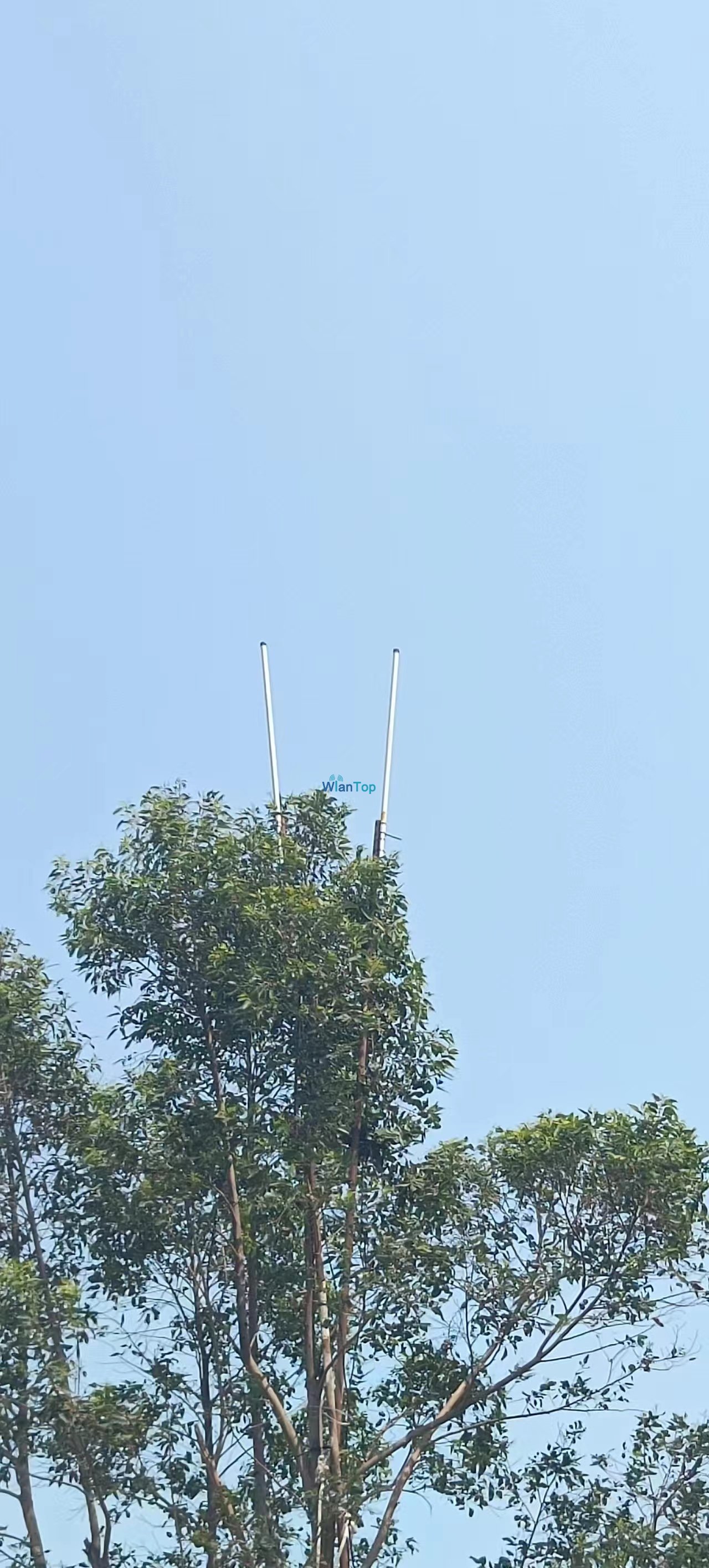

将另外一台ANYMESH-A2,192.168.10.143,固定在岸边树杈上使用8dBM天线安装电台与天线使用馈线连接。


4,测试数据

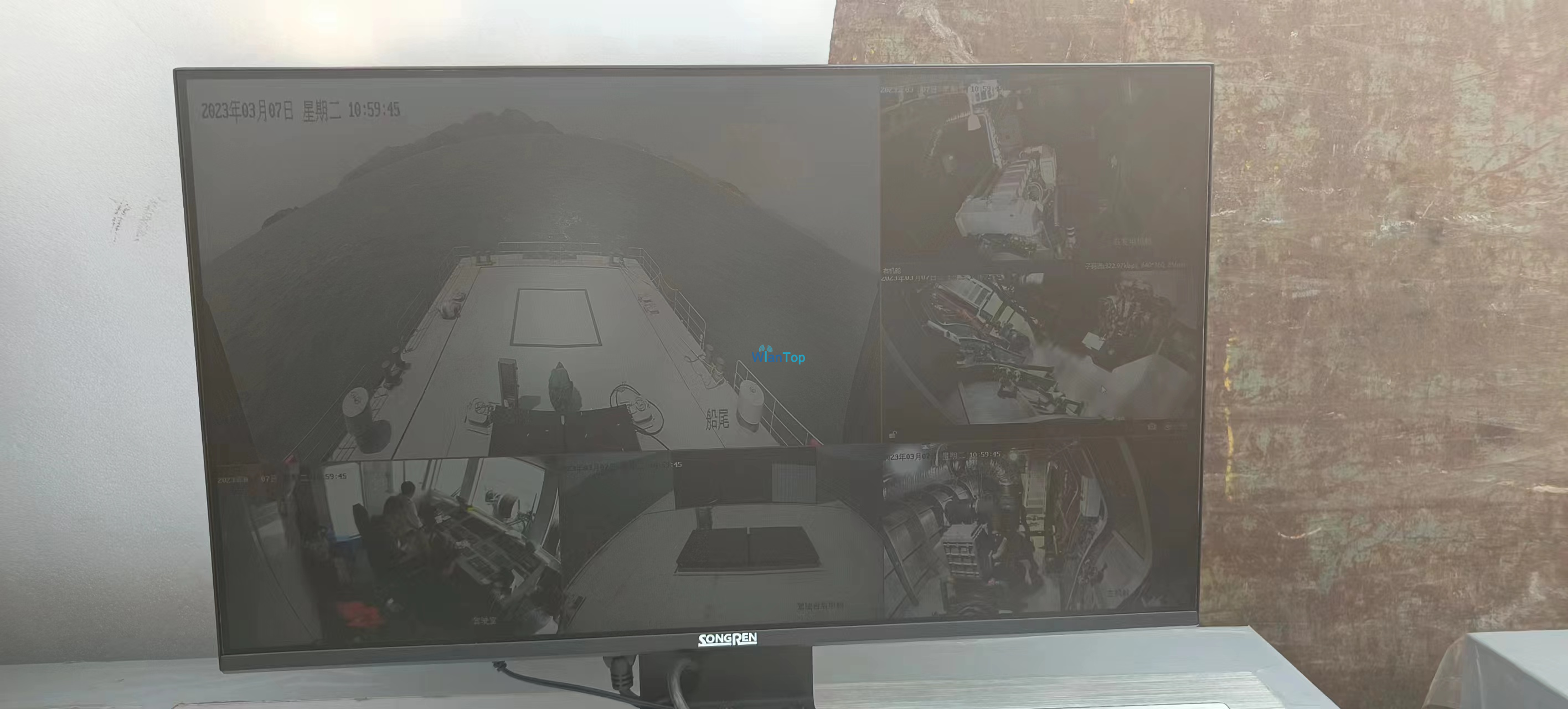

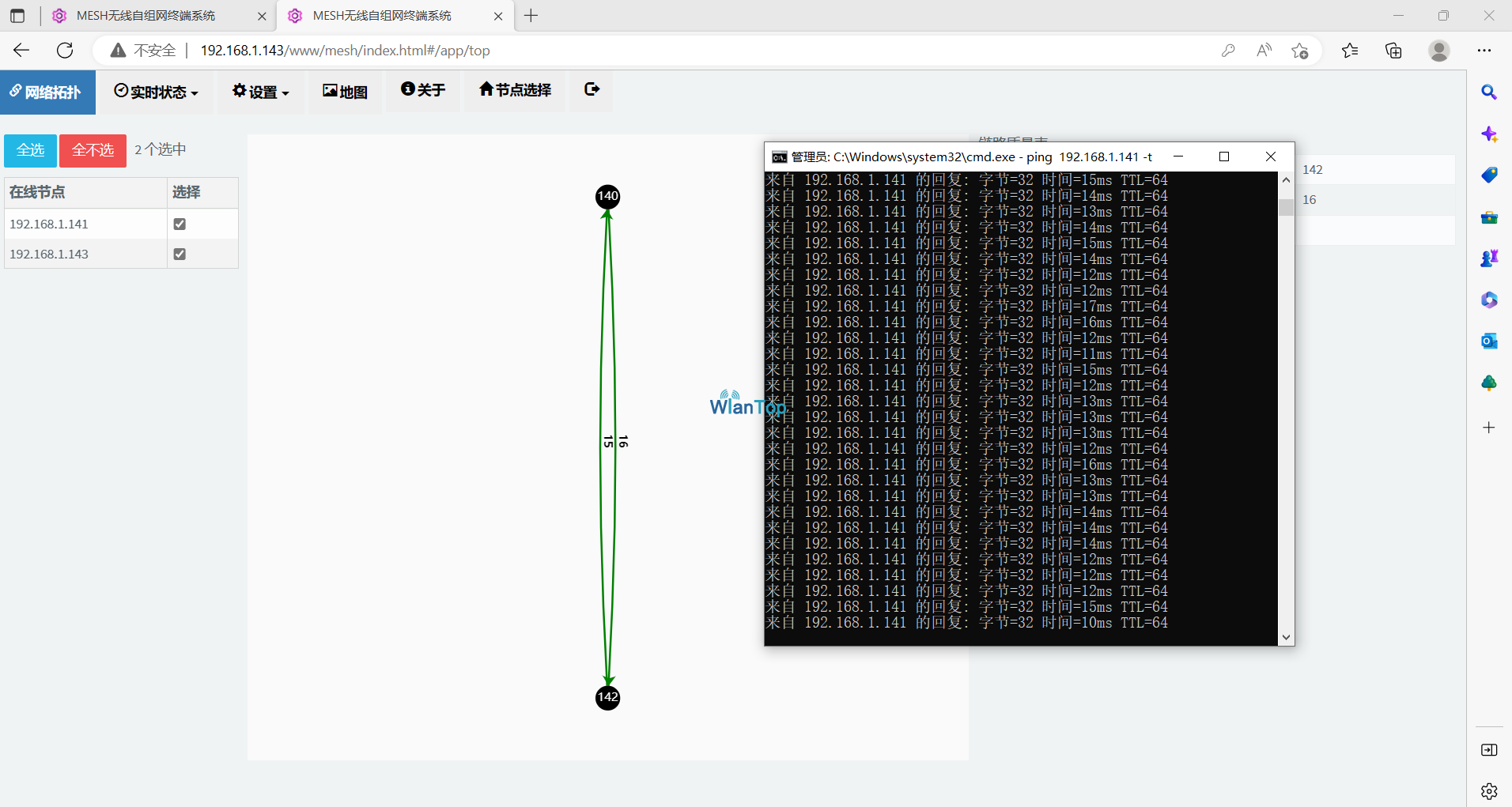

  当ANYMESH-SDR-A2,192.168.10.141 电台在海面行驶10公里两个电台使用中心频点为(1420)射频带宽为(10M)之间的链路质量为(15/16)测试带宽为:(27.9Mbits) 视频流畅,如下图所示。

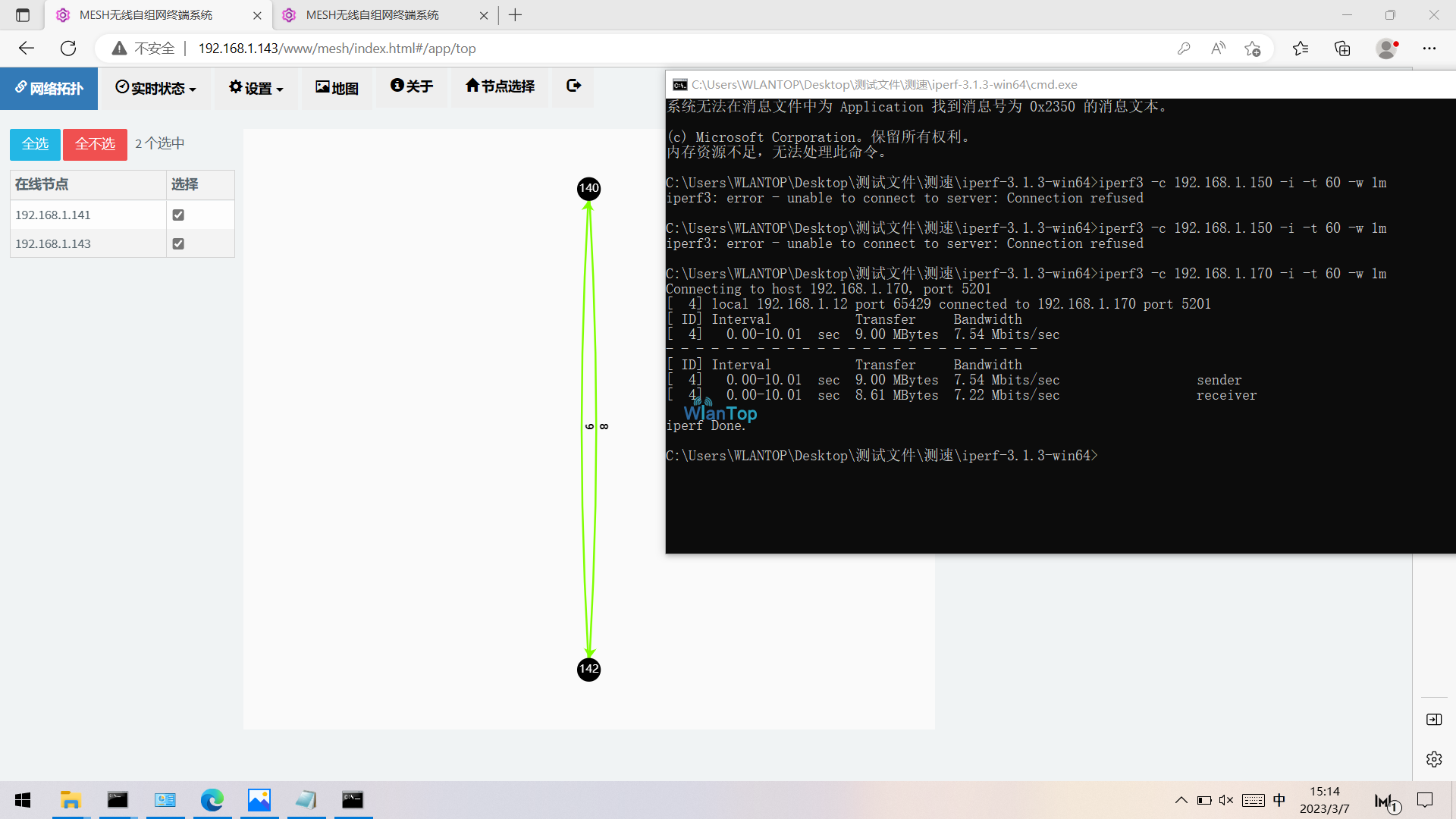

当ANYMESH-SDR-A2,192.168.10.141 电台在海面行驶23.2公里两个电台使用中心频点为(1420)射频带宽为(10M)之间的链路质量为(8/9)测试带宽为:(7.54Mbits) 视频流畅,如下图所示。

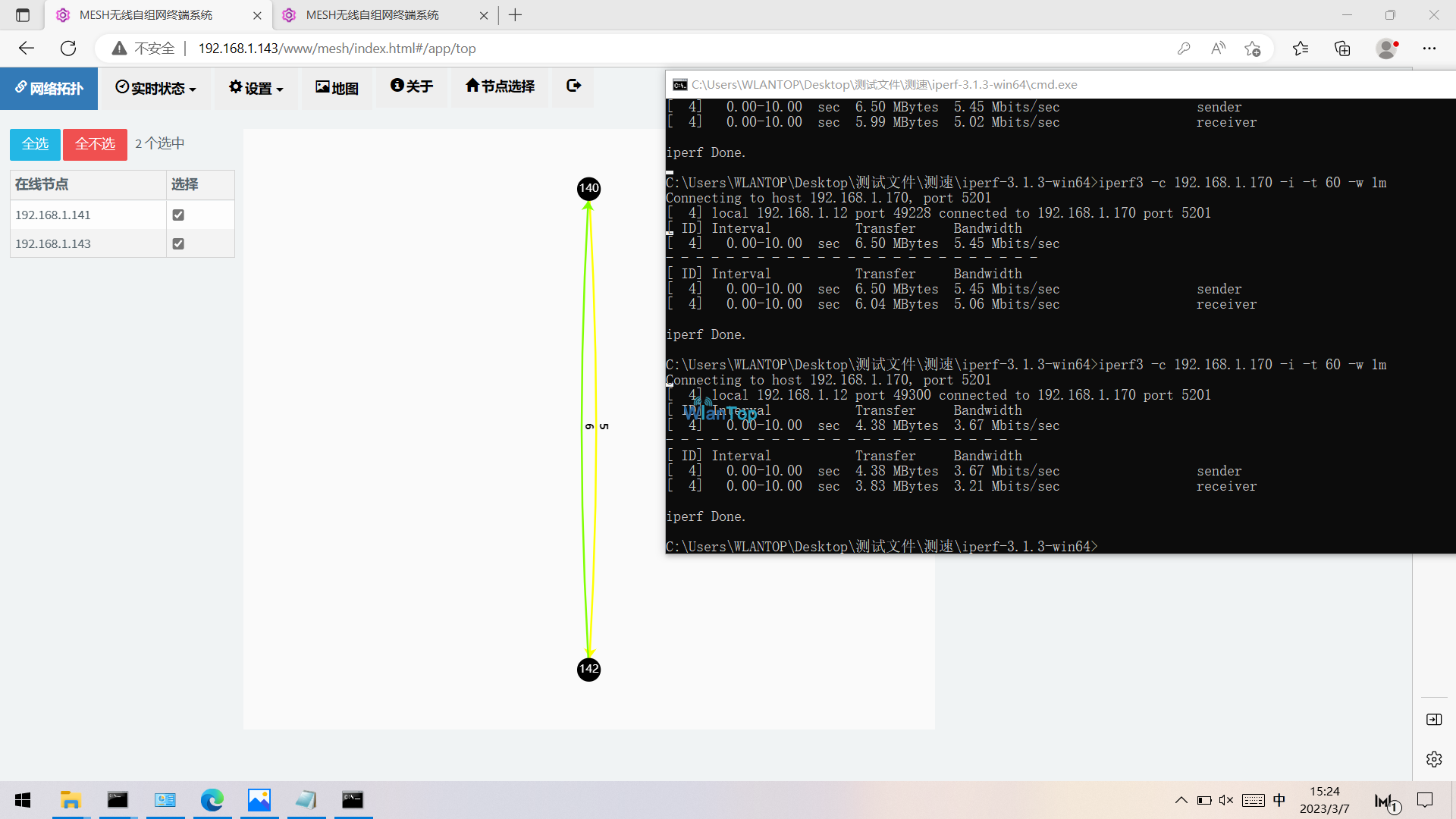

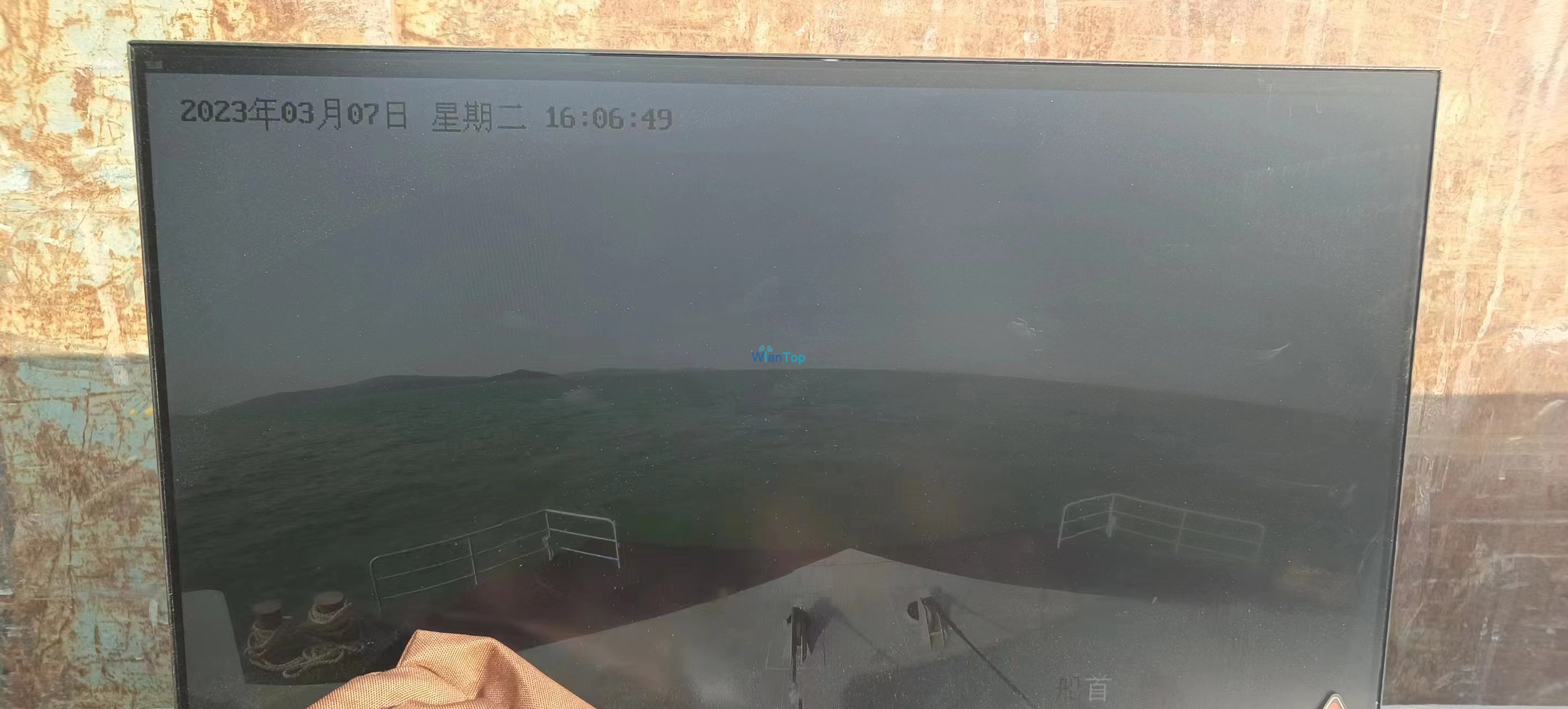

当ANYMESH-SDR-A2,192.168.10.141 电台在海面行驶30.3公里两个电台使用中心频点为(1420)射频带宽为(10M)之间的链路质量为(5/6)测试带宽为:(3.67Mbits) 视频流畅,如下图所示。





5、测试结果

快速同时组网、功率、工作模式。点对点峰值速率,视频回传。船与地面站拉距 30KM,都可满足验收标准。圆满完成项目验收。
